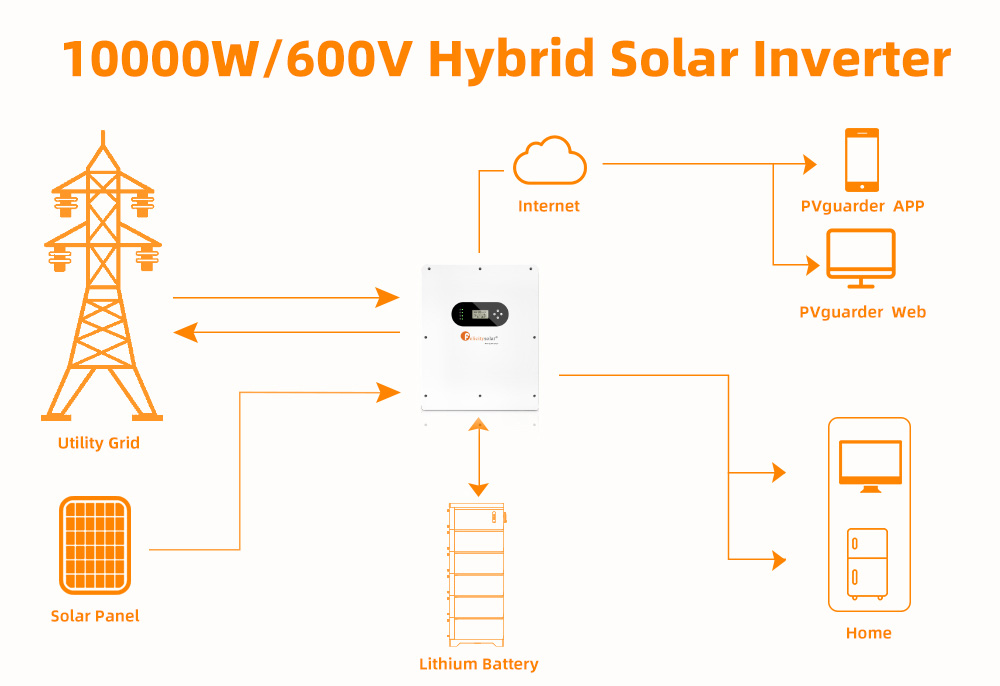

La función principal del inversor fotovoltaico es convertir la corriente continua generada por el panel solar en corriente alterna (CA) utilizada por los electrodomésticos. Se divide en dos tipos: inversor conectado a la red eléctrica e inversor aislado. Ofrecen alta potencia y bajo coste.
La principal diferencia del inversor conectado a la red es que no almacena energía en baterías (por supuesto, también se puede usar con baterías de almacenamiento de energía para electricidad de alto precio), y la corriente continua generada por el panel solar se convierte directamente en corriente alterna a través del inversor y se conecta directamente a la red eléctrica pública. Sin embargo, existen ciertos requisitos, es decir, debe cumplir con las regulaciones y políticas pertinentes de la red eléctrica local; de lo contrario, no se puede proporcionar la conexión a la red. Y tenemos Regulación de red: VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; AS 4777.2; NRS 097-2-1; Regulación de seguridad: IEC 62109-1/2; IEC62040-1.

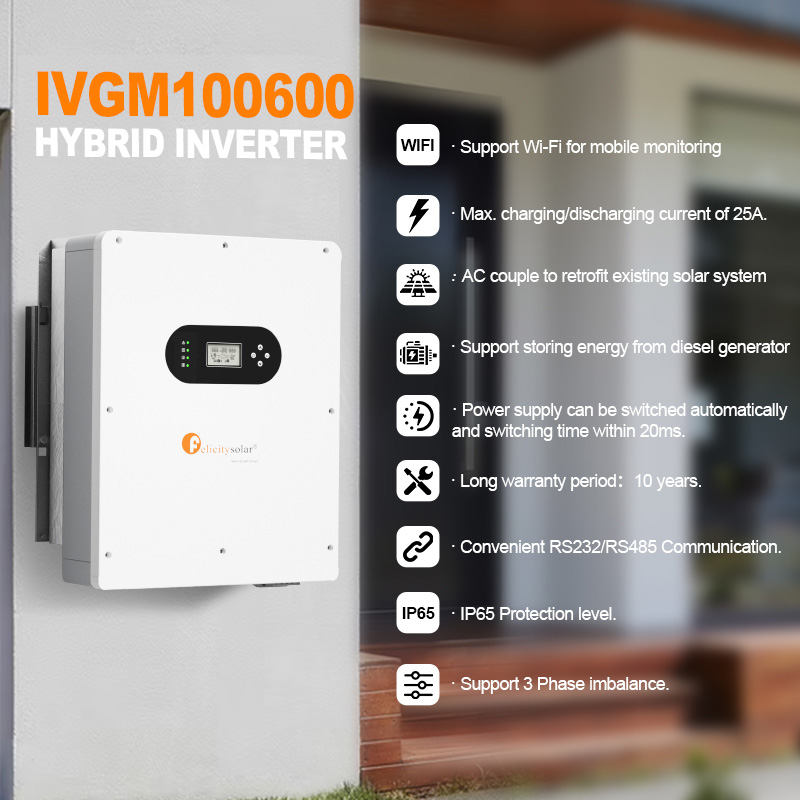

Ventajas del producto:
· Soporte Wi-Fi para monitoreo móvil.
· Corriente máxima de carga/descarga de 25A.
· Pareja de AC para modernizar sistema solar existente.
· Admite almacenamiento de energía del generador diésel.

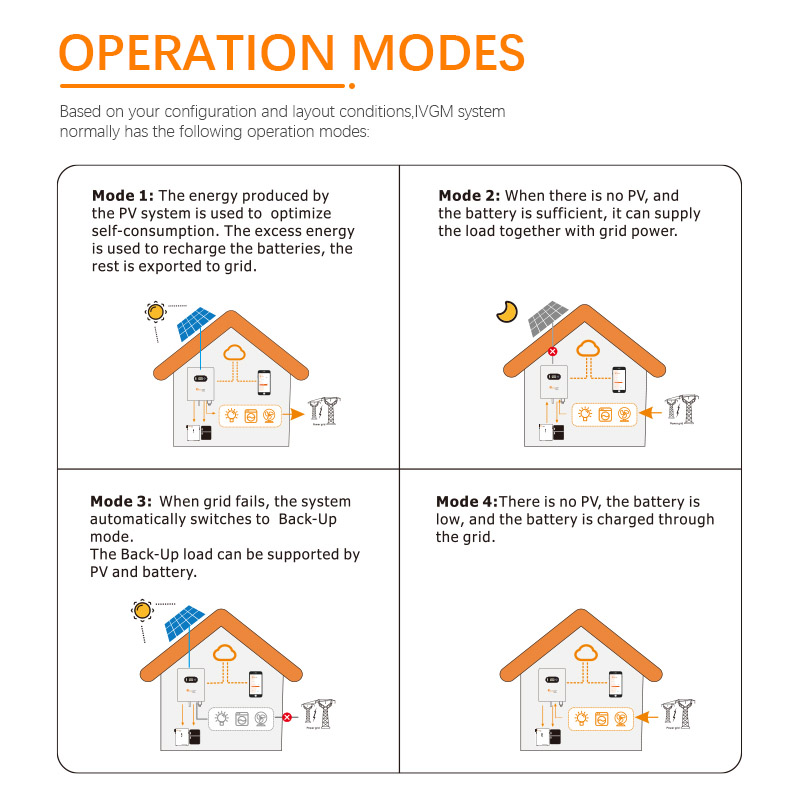

· La fuente de alimentación se puede cambiar automáticamente y el tiempo de conmutación es de 20 ms.
· Largo período de garantía: 10 años.
· Cómoda comunicación RS232/RS485.
· Nivel de protección IP65.
· Soporta desequilibrio trifásico.
Ficha de datos
VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; COMO 4777.2; NRS 097-2-1;
IEC 62109-1/2; IEC62040-1.
Modelo
IVGM100600
Datos de entrada de la batería
Rango de voltaje de la batería
180 V
~ 5
80 V
Corriente máxima de carga y descarga
25A
Máxima potencia de carga y descarga
10000W
Tipo de batería
Iones de litio
/
Plomo-ácido
Datos de entrada de CC
（
Lado fotovoltaico
）
Potencia fotovoltaica máxima recomendada
13000W
Voltaje fotovoltaico máximo
900 V
Voltaje de arranque
160 V
Rango de voltaje fotovoltaico
160 V ~ 900 V
Rango de voltaje MPPT
200 V ~ 850 V
Rango de voltaje MPPT para carga completa
450 V ~ 850 V
Tensión nominal
720 V
Corriente máxima de entrada
15A
/
1
5A
Corriente máxima de cortocircuito
18A
/
18A
Número de rastreadores MPP/cadenas por rastreador MPP
2/1
Datos de la cuadrícula
Voltaje de entrada nominal
230 V CA/400
Vacaciones
Rango de voltaje de entrada
184~264,5 VCA
*
Frecuencia nominal de la red
50/60 Hz
*
Corriente máxima de entrada
30A
Corriente de carga máxima
25A
Potencia máxima de salida de CA
10000W
Corriente nominal de salida de CA
20A
Corriente máxima de salida
18A
Máx. paso continuo de CA
30A
Factor de potencia
>
0
.
99
Factor de potencia de desplazamiento
0.8 líder
···0,8 rezagado
Distorsión armoniosa de la potencia (THDI)
<3%
Datos de salida de CA (copia de seguridad)
Potencia de salida nominal
10000 VA
/
10000W
Corriente máxima de salida
30A
Tensión de salida de CA nominal
230 V CA
Frecuencia de salida de CA nominal
50
/
60 Hz
Eficiencia
Máxima eficiencia
97,60%
Eficiencia europea
97.00%
Eficiencia MPPT
99,90%
Datos generales
Rango de temperatura de funcionamiento
- 25°C
~
60°C,
>
Reducción de potencia a 45 °C
Grado de protección
IP65
Humedad relativa
100%
Concepto de refrigeración
Naturaleza
Altitud
2000 metros
Comunicación
RS232
/
RS485
Comunicación BMS
PODER
/
RS485
Módulo de monitorización
Wi-Fi
/
GPRS
Mostrar
LCD + LED
Estilo de instalación
Montado en la pared
Garantía
10 años
Regulación de la red
Reglamento de seguridad
Compatibilidad electromagnética
EN6 10 00-6-1
.
EN61000-6-3
Peso neto (KG)
36,2 kg
Peso bruto (KG)
41,5 kg

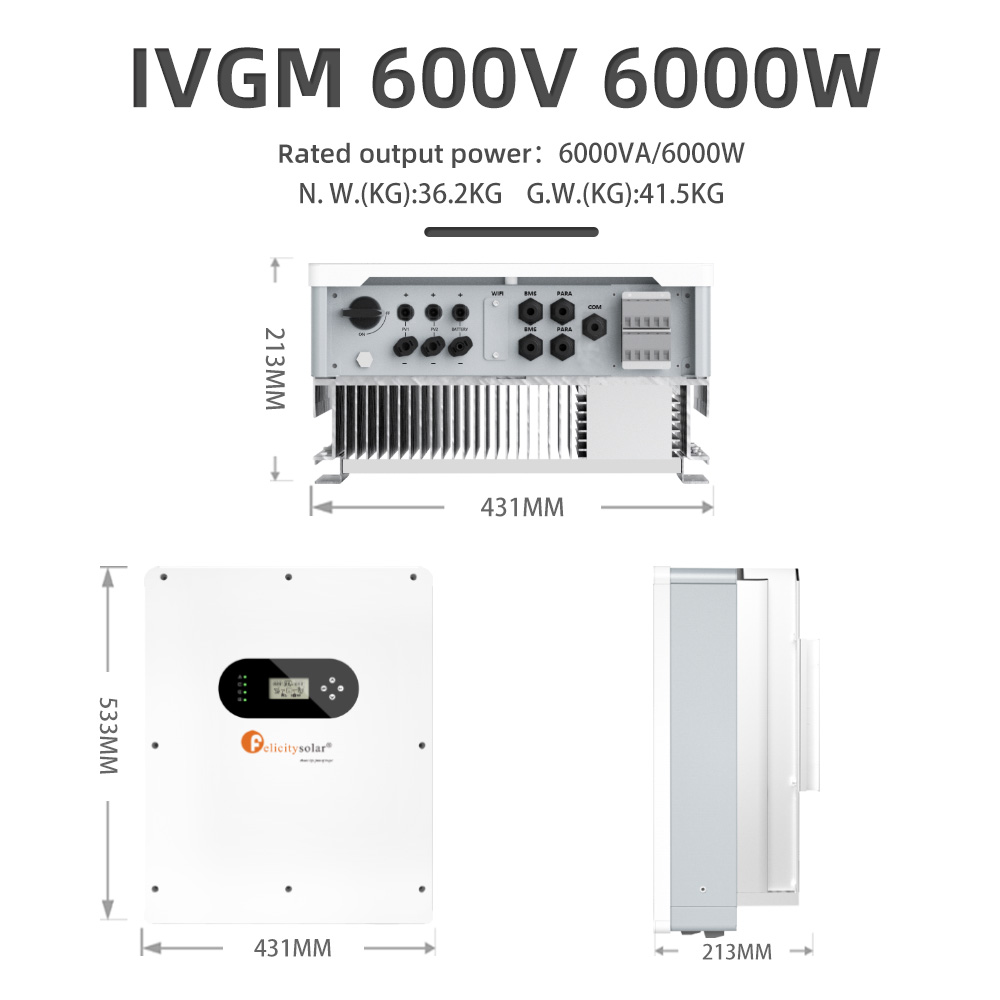

Dimensiones del producto (MM)
533
*
431
*
213
Dimensiones del paquete (MM)
635
*
533
*
321

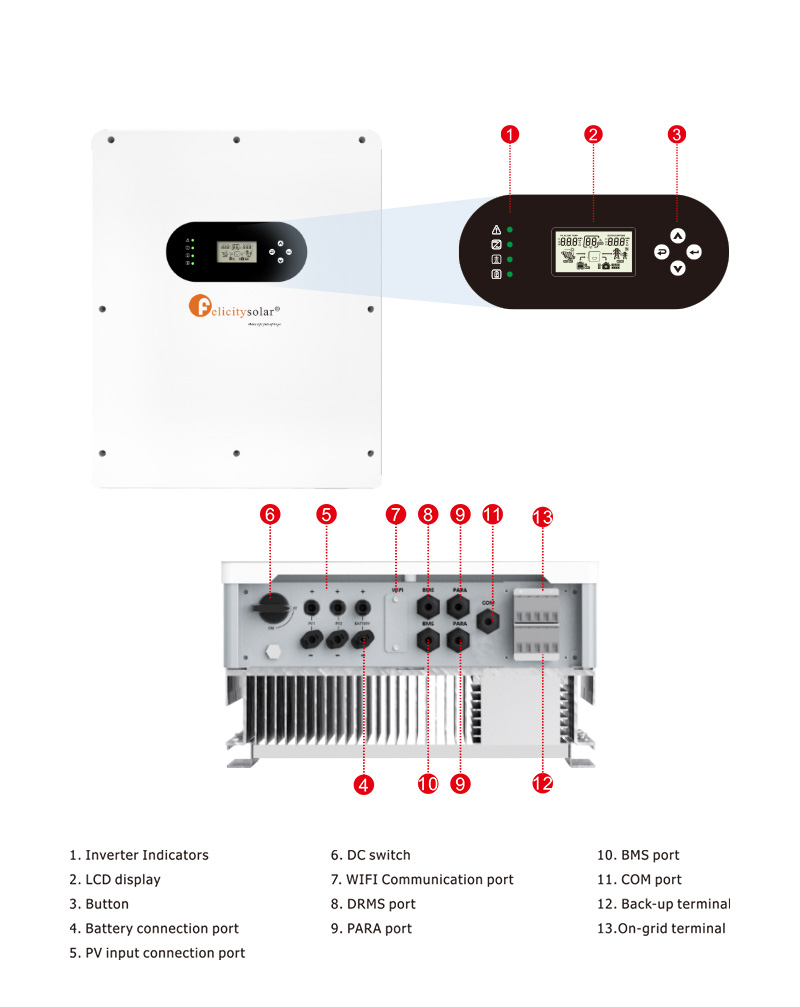

Detalles del producto
Solicitud de cotización
1.¿Cómo elegir el inversor adecuado?
Si su carga es resistiva, como bombillas, puede optar por un inversor de onda modificada. Sin embargo, si se trata de cargas inductivas y capacitivas, recomendamos usar un inversor de onda sinusoidal pura.
2.¿Cómo elijo el tamaño del inversor?
Los distintos tipos de demanda de potencia de carga varían. Puede consultar los valores de potencia de carga para determinar el tamaño del inversor de potencia.
3.¿Cómo calcular la carga de horas de trabajo requiere configuración del tamaño de la batería?
Generalmente tendremos una fórmula para calcular, pero no es cien por ciento precisa, porque también está el estado de la batería, las baterías viejas tienen alguna pérdida, por lo que este es solo un valor de referencia:
Horas de trabajo = capacidad de la batería * voltaje de la batería * 0,8/potencia de carga (H = AH*V*0,8/W)
