2. HVC-BCU es el controlador de todo el sistema, por lo que cada sistema debe tener un HVC-BCU;
3. Nuestro sistema consta de al menos 1 HVC-BMU + 1 HVC-BCU y hasta 5 HVC-BMU + 1
Unidad de control de temperatura HVC-BCU.
Batte Especificaciones del módulo ry
Especificaciones para HVC-BMU | |
Módulo de batería | Unidad de monitorización basal de alto rendimiento (HVC-BMU) |
Energía total [kwh] | 5.12 |
Voltaje nominal [V] | 102.4 |
Voltaje de carga MÁX. [V] | 115.2 |
Tensión mínima de descarga [V] | 96 |
Corriente máxima de carga [A] | 30 |
Corriente máxima de descarga [A] | 30 |
Comunicación | Puede, RS485 |
Clasificación de protección del gabinete | IP65 |
Rango de temperatura de trabajo [℃] | -10 ~ 50 |
Ciclo de vida | >6000 ciclos al 80 % de DOD/25 °C |
Peso neto (KG) | 51 |
Peso bruto (KG) | 54 |
Dimensiones del producto (MM) | 600*370*210 |
Dimensiones del paquete (MM) | 712*482*328 |
Especificaciones para HVC-BCU
N.º de modelo
Unidad de control de la humedad y la temperatura (HVC-BCU)
Rango de voltaje de operación (v)
80-576
Corriente máxima de carga/descarga (A)
30
Precisión de la medición de voltaje total
±1,0 % FSR
Comunicación
Puede, RS485
Rango de Soc disponible
10%~100%
Eficiencia de carga/descarga (%)
>98
Rango de temperatura de trabajo [℃]
-10 ~ 50
Clasificación de protección del gabinete
IP65
Peso neto (KG)
12
Peso bruto (KG)
24.5
Dimensiones del producto (MM)
600*370*200
Dimensiones del paquete (MM)
712*482*403

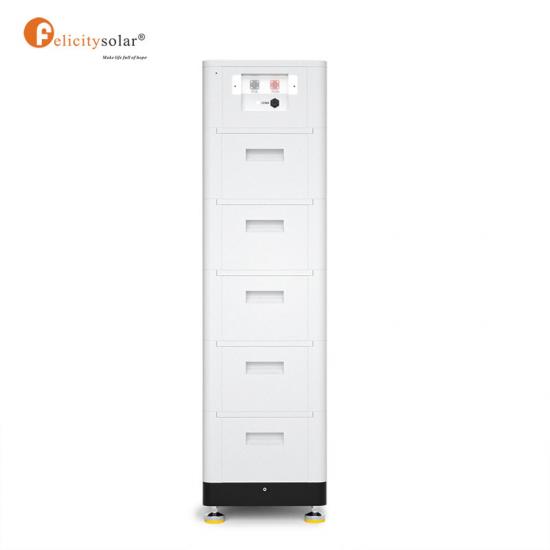

Especificaciones del sistema de batería
SISTEMA DE BATERÍA
HVC 5.1
HVC 10.2
HVC 15.4
HVC 20.5
HVC 25.6
Módulo de batería
Unidad de gestión de residuos de calefacción y aire acondicionado (HVC-BMU) (5,12 kWh, 102,4 V)
Número de módulos
1
2
3
4
5
Energía total [kwh]
5.12
10.24
15.36
20.48
25.6
Energía utilizable [kWh] (90 % DOD)
4.6
9.2
13.8
18.4
23
Voltaje nominal [V]
102.4
204.8
307.2
409.6
512
Voltaje de carga MÁX. [V]
115.2
230.4
345.6
460.8
576
Tensión mínima de descarga [V]
96
192
288
384
480
Peso [Kg]
51
102
153
204
255

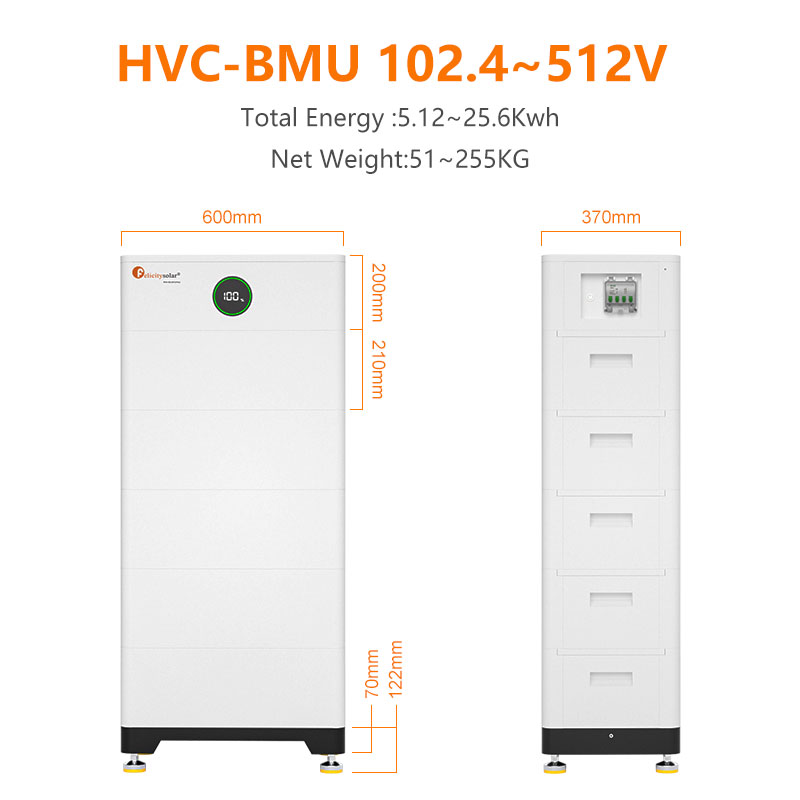

Dimensiones [An. x Pr. x Al., mm]
600/370/(322+210xN)
Corriente máxima de carga [A]
30
Corriente máxima de descarga [A]
30
Comunicación
CAD, R485
Clasificación de protección del gabinete
IP65
Rango de temperatura de trabajo [℃]
-10~50

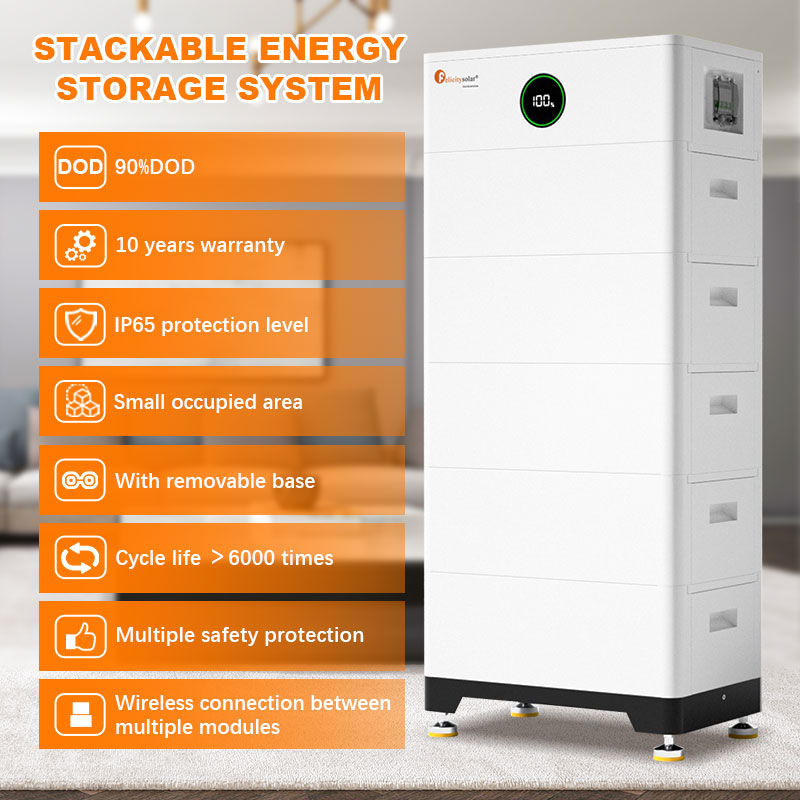

Las baterías han sido equipadas con múltiples sistemas de protección para garantizar el funcionamiento seguro del sistema.
Algunos de los sistemas de protección incluyen:
• Protección de la interfaz del inversor: sobretensión, sobrecorriente, cortocircuito externo, polaridad inversa, tierra
Falla, Sobretemperatura, Corriente de entrada.
• Protección de la batería: cortocircuito interno, sobretensión, sobrecorriente, sobretemperatura, subtensión La batería

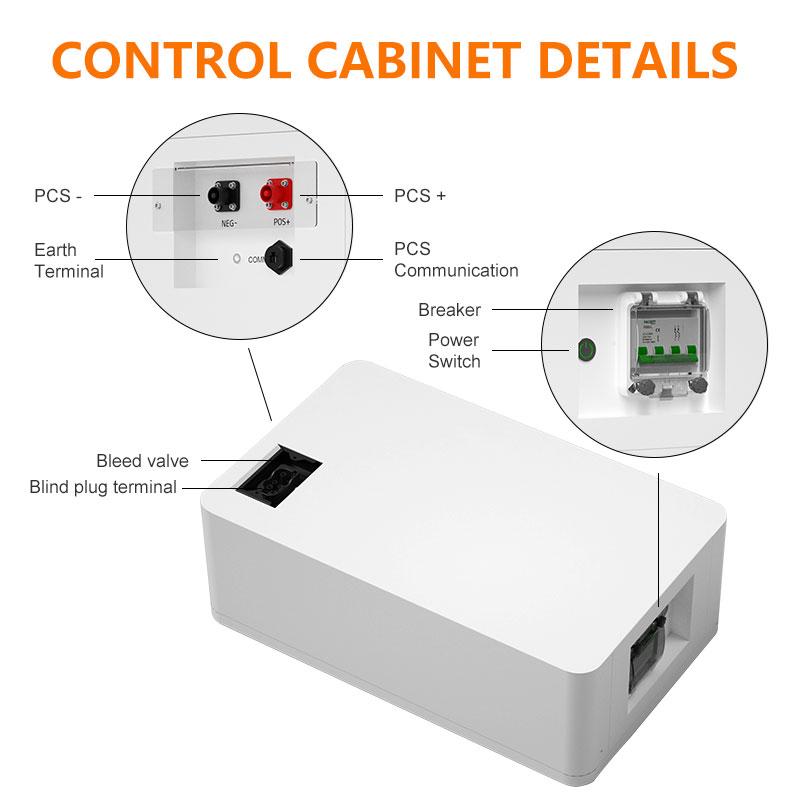

El sistema contiene la siguiente interfaz para permitirle conectarse y operar de manera eficiente
Solicitud de cotización
1.¿Cómo elegir el inversor adecuado?
Si su carga es resistiva, como bombillas, puede optar por un inversor de onda modificada. Sin embargo, si se trata de cargas inductivas y capacitivas, recomendamos usar un inversor de onda sinusoidal pura.
2.¿Cómo elijo el tamaño del inversor?
Los distintos tipos de demanda de potencia de carga varían. Puede consultar los valores de potencia de carga para determinar el tamaño del inversor de potencia.
3.¿Cómo calcular la carga de horas de trabajo requiere configuración del tamaño de la batería?
Generalmente tendremos una fórmula para calcular, pero no es cien por ciento precisa, porque también está el estado de la batería, las baterías viejas tienen alguna pérdida, por lo que este es solo un valor de referencia:
Horas de trabajo = capacidad de la batería * voltaje de la batería * 0,8/potencia de carga (H = AH*V*0,8/W)
