Introducción:
Breve introducción. Un MPPT (seguimiento del punto de máxima potencia), o rastreador del punto de máxima potencia, es un convertidor electrónico de CC a CC que optimiza la conexión entre el sistema solar (paneles fotovoltaicos) y el banco de baterías o la red eléctrica. En resumen, convierte la salida de CC de mayor voltaje de los paneles solares (y algunos aerogeneradores) al voltaje más bajo necesario para cargar las baterías.
En comparación con el controlador PWM convencional, la tecnología MPPT aumenta la eficiencia de carga hasta en un 20% y reduce potencialmente la potencia del panel solar necesaria.
Ficha de datos
| Modelo | SCCM10048 | |||||
| Voltaje máximo de entrada solar | 190 V | |||||
| Voltaje nominal del sistema | 12, 24, 48 VCC (A) detección automática) | |||||
| Corriente máxima de la batería | 45A | |||||
| Rango de voltaje MPPT del conjunto de CC | 12 VCC/24 VCC/48 VCC | |||||
| Rango de voltaje MPPT del conjunto fotovoltaico | 15-190 VCC/30-190 VCC-60-190 VCC | |||||
| Potencia máxima de entrada | 12 voltios - 1375 vatios | |||||
| 24 voltios - 2750 vatios | ||||||
| 48 voltios - 5500 vatios | ||||||
| Algoritmo de carga | 3 pasos | |||||
| Etapas de carga | A granel, Absorción, Flotación A granel, Absorción, Flotación | |||||
| Coeficiente de compensación de temperatura | -5 mV/℃/celda (25 ℃ de referencia) -5 mV/℃/celda (25 ℃ de referencia) | |||||
| Rango de compensación de temperatura | 0℃ hasta +50℃ 0℃ hasta +50℃ | |||||
| Puntos de ajuste compensados por temperatura | Absorción, flotación Absorción, flotación | |||||
| Puntos de ajuste de carga | Etapa de absorción Etapa de absorción Etapa de flotación | |||||
| Batería inundada | 14,6 V/29,2 V/58,4 V 14,6 V/29,2 V/58,4 V 13,5 V/27 V/54 V | |||||
| Batería ARG/Gel (predeterminada) | 14,1 V/28,2 V/56,4 V 14,1 V/28,2 V/56,4 V 13,5 V/27 V/54 V | |||||
| Voltaje de sobrecarga | 15 V/30 V/60 V 15 V/30 V/60 V | |||||
| Voltaje de reinicio por sobrecarga | 14,5 V/29 V/58 V 14,5 V/29 V/58 V | |||||
| Voltaje de descarga de la batería | 8,5 V/17 V/34 V 8,5 V/17 V/34 V | |||||
| Voltaje de sobredescarga de la batería | 9 V/18 V/36 V 9 V/18 V/36 V | |||||
| Tamaño del producto (alto x ancho x profundidad, mm) | 283*180*105 mm | |||||
| Peso del producto (Kg) | 5,1 kilogramos | |||||
| Rango de temperatura ambiente | 0℃ hasta +55℃ | |||||
| Temperatura de almacenamiento | -40℃ hasta 75℃ | |||||
| Humedad | 0%-90% HR (sin condensación) | |||||
| Recinto | IP31 (interior y ventilado) | |||||

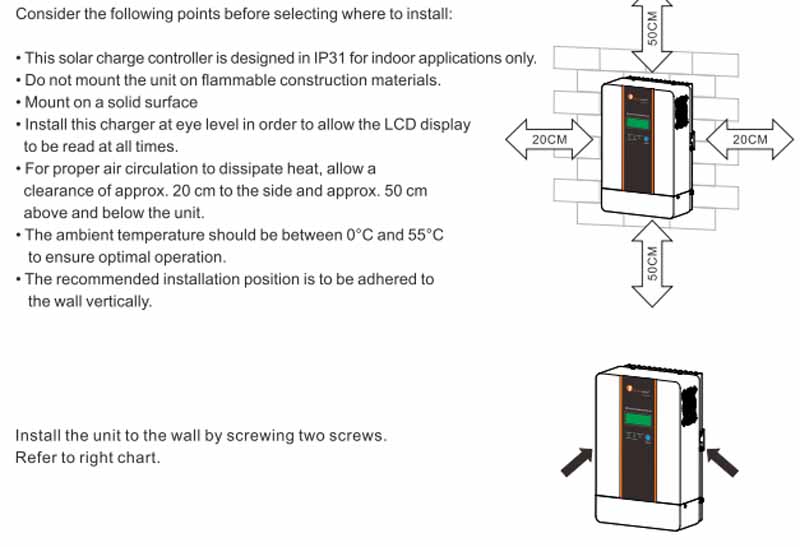

Montaje de la unidad
