Características del producto:
1. El sensor de temperatura de la batería (BTS) proporciona automáticamente
compensación de temperatura
2. Detección automática del voltaje de la batería
3. Admite una amplia gama de baterías de plomo-ácido, incluidas las húmedas,
Baterías AGM y de gel
4. Ranura inteligente integrada compatible con comunicación SNMP/MODBUS
Ficha de datos
| Modelo | SCCM4548 | ||||
| Voltaje máximo de entrada solar | 145 V | ||||
| Voltaje nominal del sistema | 12, 24, 48 VCC (detección automática) | ||||
| Corriente máxima de la batería | 45A | ||||
| Rango de voltaje MPPT del conjunto de CC | 12 VCC/24 VCC/48 VCC | ||||
| Rango de voltaje MPPT del conjunto fotovoltaico | 15-115 VCC/30-115 VCC-60-115 VCC | ||||
| Potencia máxima de entrada | 12 voltios - 625 vatios | ||||
| 24 voltios - 1250 vatios | |||||
| 48 voltios - 2500 vatios | |||||
| Algoritmo de carga | 3 pasos | ||||
| Etapas de carga | A granel, Absorción, Flotación A granel, Absorción, Flotación | ||||
| Coeficiente de compensación de temperatura | -5 mV/℃/celda (25 ℃ de referencia) -5 mV/℃/celda (25 ℃ de referencia) | ||||
| Rango de compensación de temperatura | 0℃ hasta +50℃ 0℃ hasta +50℃ | ||||
| Puntos de ajuste compensados por temperatura | Absorción, flotación Absorción, flotación | ||||
| Puntos de ajuste de carga | Etapa de absorción Etapa de absorción Etapa de flotación | ||||
| Batería inundada | 14,6 V/29,2 V/58,4 V 14,6 V/29,2 V/58,4 V 13,5 V/27 V/54 V | ||||
| Batería ARG/Gel (predeterminada) | 14,1 V/28,2 V/56,4 V 14,1 V/28,2 V/56,4 V 13,5 V/27 V/54 V | ||||
| Voltaje de sobrecarga | 15 V/30 V/60 V 15 V/30 V/60 V | ||||
| Voltaje de reinicio por sobrecarga | 14,5 V/29 V/58 V 14,5 V/29 V/58 V | ||||
| Voltaje de descarga de la batería | 8,5 V/17 V/34 V 8,5 V/17 V/34 V | ||||
| Voltaje de sobredescarga de la batería | 9 V/18 V/36 V 9 V/18 V/36 V | ||||
| Tamaño del producto (alto x ancho x profundidad, mm) | 283*160*105 milímetros | ||||
| Peso del producto (Kg) | 4,0 kilogramos | ||||
| Rango de temperatura ambiente | 0℃ hasta +55℃ | ||||
| Temperatura de almacenamiento | -40℃ hasta 75℃ | ||||
| Humedad | 0%-90% HR (sin condensación) | ||||
| Recinto | IP31 (interior y ventilado) | ||||

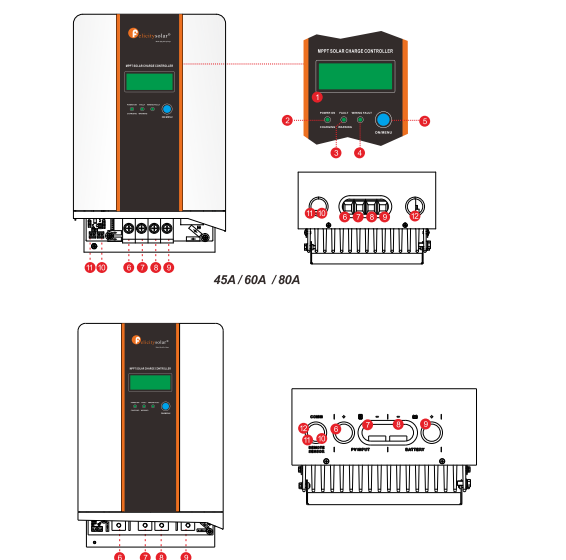

Descripción general del producto
1. Pantalla LCD
2. Indicador de encendido/carga
3. Indicador de falla y advertencia
4. Indicador de falla del cableado
5. Botón de operación
6. PV Positivo +
7. PV Negativo -
8. Negativo de la batería -
9. Batería Positiva +
10. Terminal de detección de voltaje de la batería
11. Terminal del sensor de temperatura remoto
12. Puerto de comunicación
