• Inteligente Máximo Fuerza Punto Seguimiento tecnología aumenta eficiencia 25%~30%
• Compatible para PV sistemas en 12 V, 24 V o 48 V
• Tres etapas cargando optimiza batería actuación (Dos etapas cargando en litio batería modo)
• Máximo cargando actual arriba a 30A / 45A / 60A / 80A / 100A / 120A
• Máxima eficiencia arriba a 98%
• Automático batería Voltaje detección(Litio batería Voltaje necesidades a ser colocar a mano)
• Soportes litio batería y varios plomo-ácido baterías, Asamblea General Anual y gel batería
• Integrado inteligente ranura compatible con MODBUS comunicación
Introducción:
Breve introducción. Un MPPT (seguimiento del punto de máxima potencia), o rastreador del punto de máxima potencia, es un convertidor electrónico de CC a CC que optimiza la conexión entre el sistema solar (paneles fotovoltaicos) y el banco de baterías o la red eléctrica. En resumen, convierte la salida de CC de mayor voltaje de los paneles solares (y algunos aerogeneradores) al voltaje más bajo necesario para cargar las baterías.
En comparación con el controlador PWM convencional, la tecnología MPPT aumenta la eficiencia de carga hasta en un 20% y reduce potencialmente la potencia del panel solar necesaria.

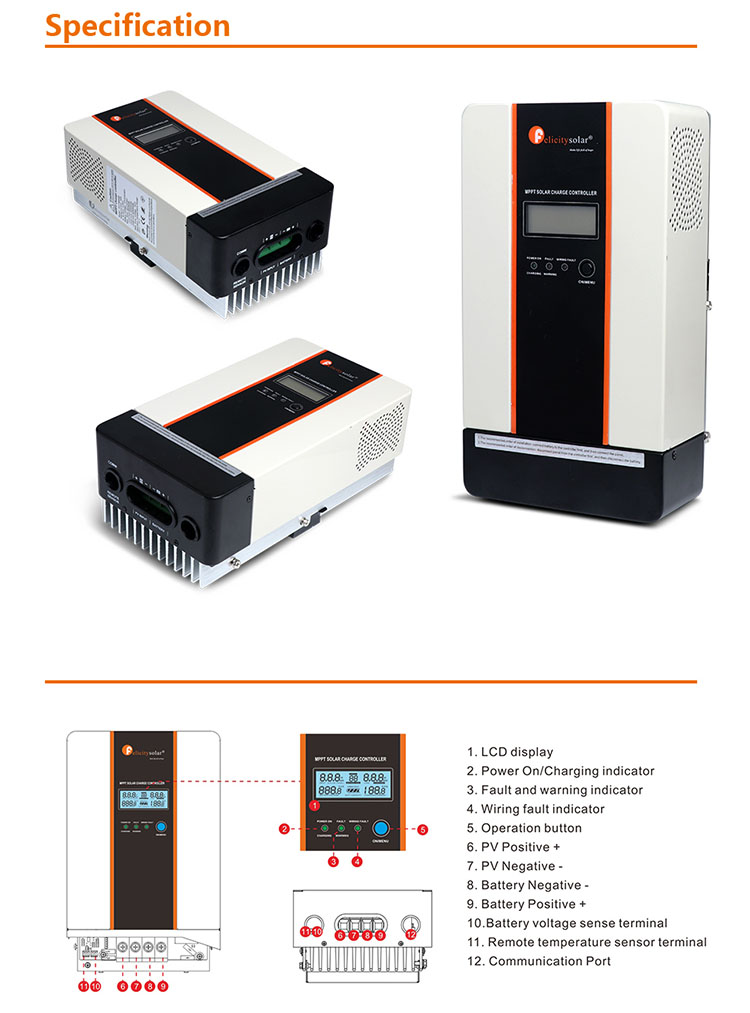

Ficha de datos
| Modelo | SCCM12048 | |||||
| Voltaje máximo de entrada solar | 195 V | |||||
| Voltaje nominal del sistema | 12, 24, 48 VCC (A) detección automática) | |||||
| Corriente máxima de la batería | 45A | |||||
| Rango de voltaje MPPT del conjunto de CC | 12 VCC/24 VCC/48 VCC | |||||
| Rango de voltaje MPPT del conjunto fotovoltaico | 15-190 VCC/30-190 VCC-60-190 VCC | |||||
| Potencia máxima de entrada | 12 voltios - 1655 vatios | |||||
| 24 voltios - 3300 vatios | ||||||
| 48 voltios - 6600 vatios | ||||||
| Algoritmo de carga | 3 pasos | |||||
| Etapas de carga | A granel, Absorción, Flotación A granel, Absorción, Flotación | |||||
| Coeficiente de compensación de temperatura | -5 mV/℃/celda (25 ℃ de referencia) -5 mV/℃/celda (25 ℃ de referencia) | |||||
| Rango de compensación de temperatura | 0℃ hasta +50℃ 0℃ hasta +50℃ | |||||
| Puntos de ajuste compensados por temperatura | Absorción, flotación Absorción, flotación | |||||
| Puntos de ajuste de carga | Etapa de absorción Etapa de absorción Etapa de flotación | |||||
| Batería inundada | 14,6 V/29,2 V/58,4 V 14,6 V/29,2 V/58,4 V 13,5 V/27 V/54 V | |||||
| Batería ARG/Gel (predeterminada) | 14,1 V/28,2 V/56,4 V 14,1 V/28,2 V/56,4 V 13,5 V/27 V/54 V | |||||
| Voltaje de sobrecarga | 15 V/30 V/60 V 15 V/30 V/60 V | |||||
| Voltaje de reinicio por sobrecarga | 14,5 V/29 V/58 V 14,5 V/29 V/58 V | |||||
| Voltaje de descarga de la batería | 8,5 V/17 V/34 V 8,5 V/17 V/34 V | |||||
| Voltaje de sobredescarga de la batería | 9 V/18 V/36 V 9 V/18 V/36 V | |||||
| Tamaño del producto (alto x ancho x profundidad, mm) | 333*215*120 mm | |||||
| Peso del producto (Kg) | 7,0 kg | |||||
| Rango de temperatura ambiente | 0℃ hasta +55℃ | |||||
| Temperatura de almacenamiento | -40℃ hasta 75℃ | |||||
| Humedad | 0%-90% HR (sin condensación) | |||||
| Recinto | IP31 (interior y ventilado) | |||||

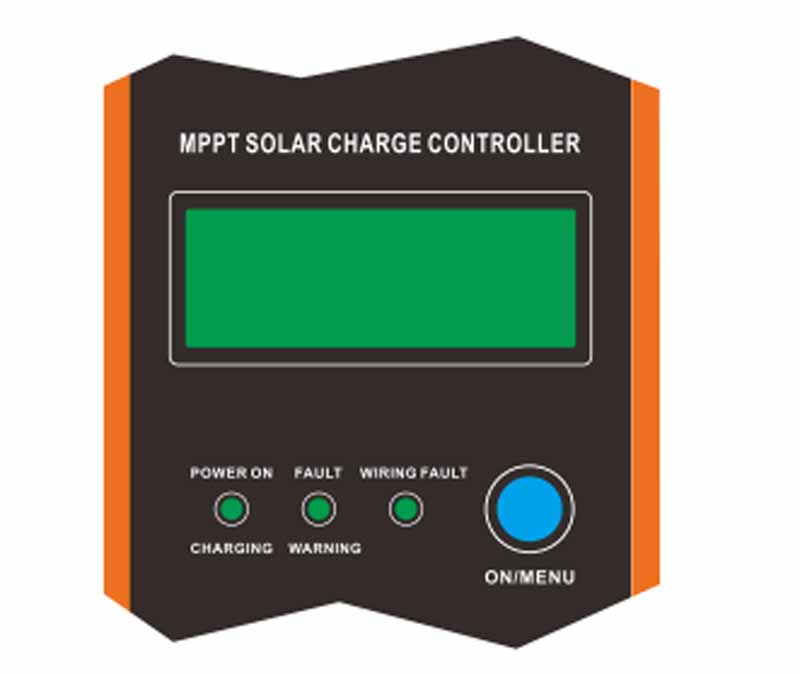

Panel de operación y visualización
El panel de operación y visualización, que se muestra en la siguiente gráfica, se encuentra en el panel frontal del controlador. Incluye
Tres indicadores, un botón de operación y una pantalla LCD, que indican el estado de funcionamiento y la entrada/salida.
Información de potencia.
Preguntas frecuentes
P: ¿Cuántos modos de carga tiene el controlador?
R: Hay dos modos de carga: PWM y MPPT. El MPPT es el más avanzado. Pursunsys ya ha desarrollado el controlador de carga MTTP con alto rendimiento, fiabilidad, eficiencia y alta velocidad de seguimiento.
P: ¿Cuál es la garantía del controlador de carga MPPT FL-CSM12048?
R: Para el controlador de carga, ofrecemos 2 años de garantía.
P: ¿Qué condiciones de pago acepta su empresa?
R: Aceptamos TT/Paypal/Western Union/e-checking/visa, etc., depósito del 30 %, saldo del 70 % antes del envío.
