Introducción a la producción

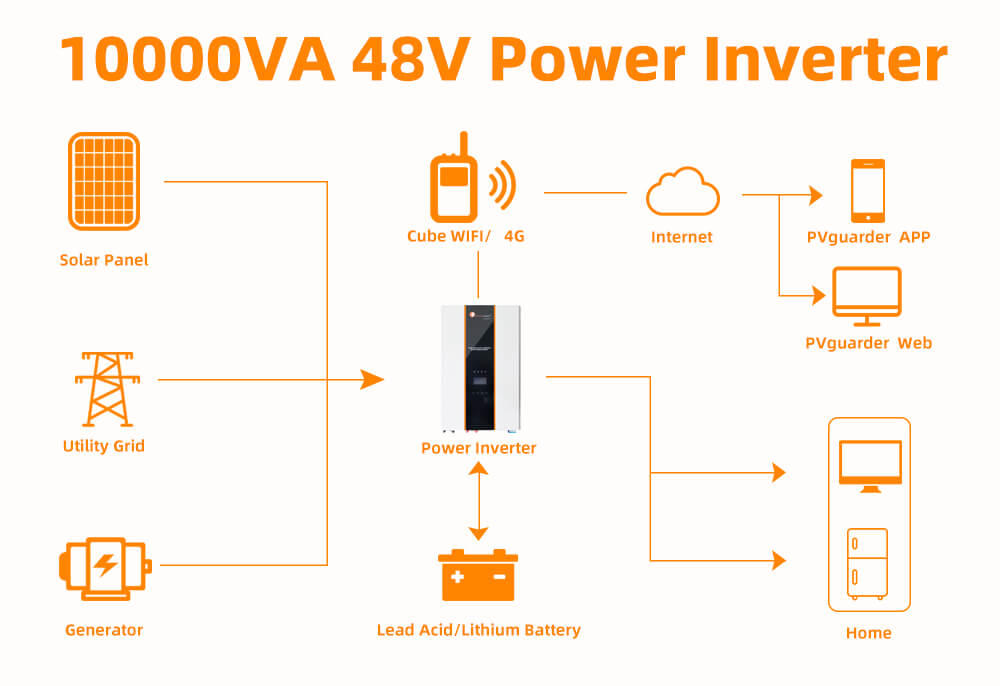

El inversor solar, o convertidor, o inversor fotovoltaico, convierte la salida variable de CC de un panel solar fotovoltaico (FV) en corriente alterna (CA) de frecuencia de red eléctrica, compatible con la red eléctrica independiente. Es fundamental para el equilibrio entre el sistema y los componentes en un sistema de energía solar, lo que permite el uso de equipos convencionales alimentados por CA.
Ventaja
●Función de carga bypass: cuando la unidad está apagada, se puede activar con salida bypass
y puede cargar la batería.
●Alta corriente de carga, la corriente de carga máxima se puede configurar a 80 A para 10048, fácil y
Borrar para configurar 0A, 10A,20A,30A, 40A,50A,60A,70A,80A.
● Amplio rango de voltaje de entrada de CA: el rango de voltaje de entrada de CA es de 90-280 V. Puede...
Es más compatible con el funcionamiento del generador. Es raro tener un amplio rango de voltaje de entrada para...
El inversor de frecuencia de potencia.
●La prioridad de electricidad y batería es opcional: el cliente puede elegir la prioridad de electricidad o batería.
según sus necesidades.
Ficha de datos
| Modelo | IVPL10048 | ||
| Voltaje de entrada de CC | 48 V | ||
| Potencia de salida nominal (VA) | 10000 VA 8000W | ||
| Potencia de salida nominal (W) | 8000W | ||
| Forma de onda del voltaje de entrada | Sine(instalación pública o generador) | ||
| Tensión de entrada nominal | 220 V CA | ||
| GRAMO deshacerse del bajo voltaje | 90 V CA ± 7 V CA | ||
| GRAMO eliminar el bajo voltaje, voltaje de recuperación | 100 V CA ± 7 V CA | ||
| GRAMO deshacerse del alto voltaje | 280 V CA ± 7 V CA | ||
| GRAMO eliminar el alto voltaje de recuperación | 270 V CA ± 7 V CA | ||
| METRO voltaje de entrada del eje | 280 Vrms | ||
| Frecuencia de entrada nominal | 50 Hz/60 Hz | ||
| GRAMO deshacerse de la subfrecuencia | 40 ± 1 Hz | ||
| GRAMO recuperación de subfrecuencia | 42 ± 1 Hz | ||
| GRAMO eliminar la sobrefrecuencia | 65 ± 1 Hz | ||
| GRAMO deshacerse encima recuperación de frecuencia | 43 ± 1 Hz | ||
| Oh forma de onda de salida | Sincronizar con el voltaje de entrada | ||
| Oh protección contra sobrecargas | Protección del interruptor de aire | ||
| Oh protección contra cortocircuitos de salida | Protección del interruptor de aire | ||
| mi eficiencia(red) | ≥95% | ||
| Tiempo de conmutación (CA a CC) | Valor típico de 15 ms | ||
| Tiempo de conmutación (CC a CA) | Valor típico de 15 ms/valor especial de 30 ms | ||
| T sin batería | NO | ||
| Corriente máxima de derivación de la red | 60A | ||
| Parámetro de carga | |||
| Tensión de entrada nominal | 220 V CA | ||
| I rango de voltaje de entrada | 90-280 V CA | ||
| R salida de voltaje regulada | Dependiendo del tipo de batería | ||
| METRO corriente de carga del hacha | 80A | ||
| Rango de corriente de carga ajustable | 0-80A | ||
| Voltaje inicial de la batería | Interruptor automático | ||
| do cargando corriente de cortocircuito | 63A | ||
| B tamaño del desgarrador | D Depende del tipo de batería o autodefinido | ||
| Oh protección contra sobrecargas | Sí | ||

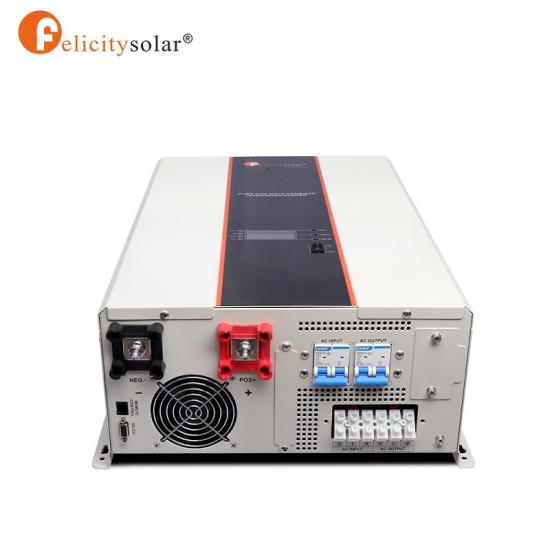

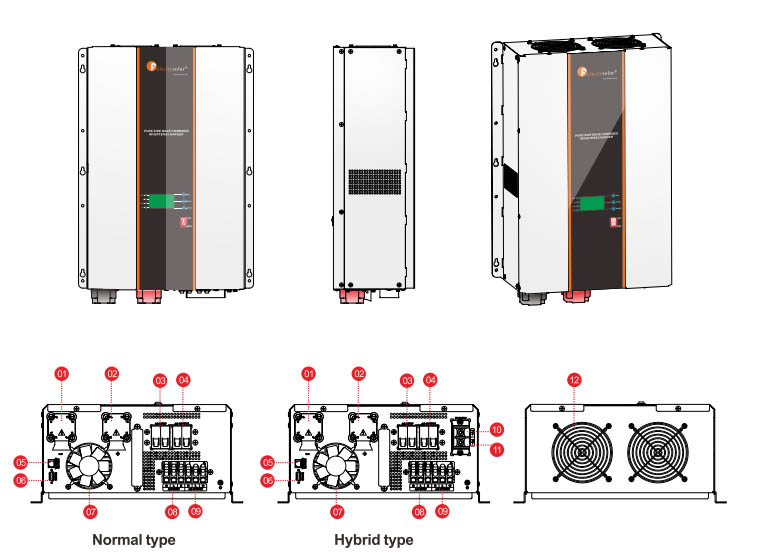

VISTA DEL PRODUCTO
1. Terminal negativo de la batería
2. Terminal positivo de la batería
3. Disyuntor de entrada de CA
4. Disyuntor de salida de CA
5. Control remoto
6. RS-232
7. Ventilador
8. Terminal de entrada de CA
9. Terminal de salida de CA
10. Terminal positivo fotovoltaico
11.Terminal positivo fotovoltaico

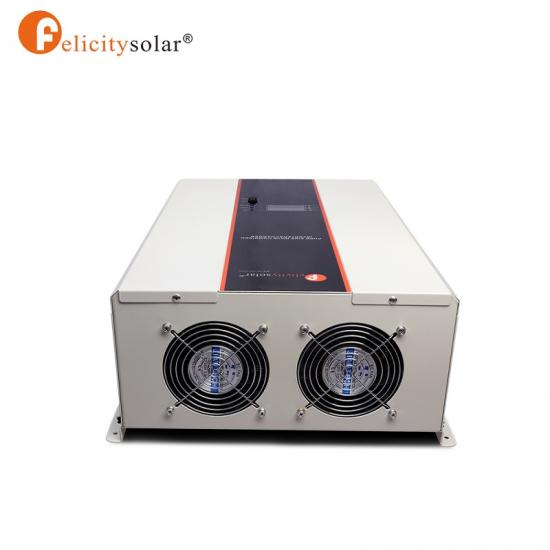

12. Ventilador
LÍNEA DE PRODUCTOS

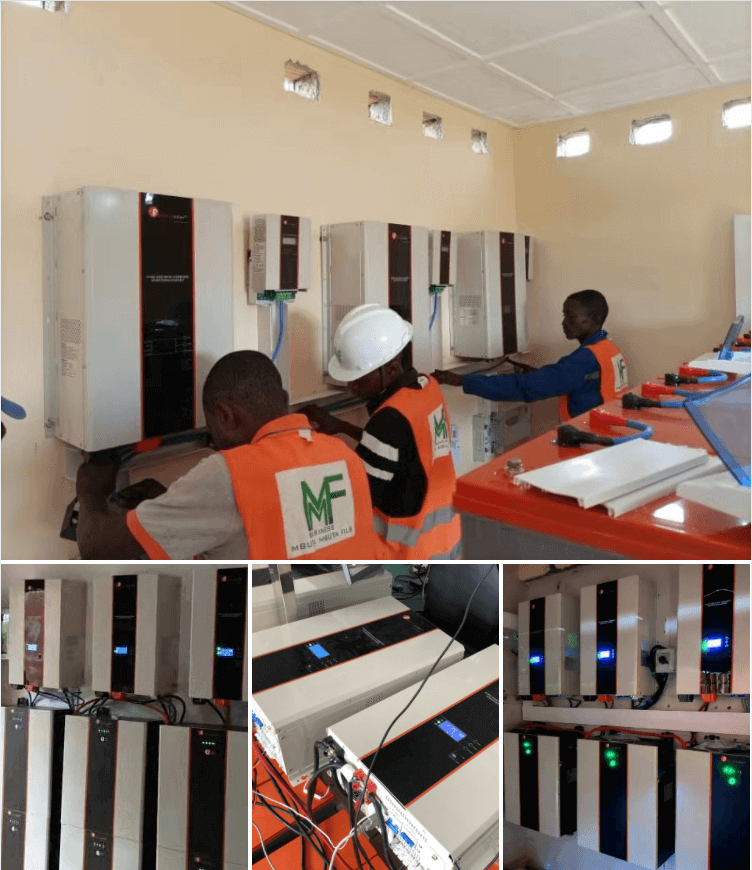

Caso de proyecto
