¿Qué es un inversor?
El inversor solar, convertidor o inversor fotovoltaico, convierte la salida de CC variable de un panel solar fotovoltaico (FV) en corriente alterna (CA) de frecuencia de red eléctrica, compatible con la red eléctrica independiente. Es fundamental para el equilibrio entre el sistema y los componentes en un sistema de energía solar, ya que permite el uso de equipos convencionales alimentados por CA.
Ventaja:
1. Ventilador de enfriamiento de bajo decibelio, alta eficiencia sin ruido.
2.Advertencia de alarma de falla.
3. Fácil instalación.
4.Control remoto.
5. Voltaje de salida de onda sinusoidal pura.
6. Amplio rango de frecuencia de voltaje.
7. Carga de tres etapas, prolonga la vida útil de la batería.
Hoja de fechas

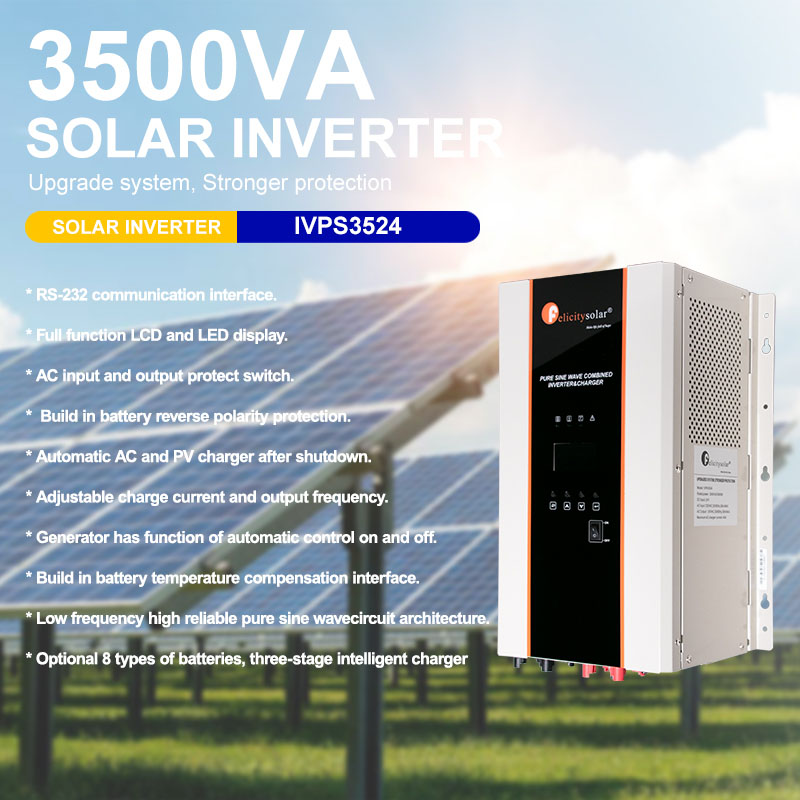

Inversor solar IVPS
Modelo
3524
3500 VA
Potencia de salida nominal (W)
3500va/3000w
Voltaje de entrada de CC normal
24 V
Especificación del modo de carga y línea
Voltaje de entrada normal
220 V CA
Desconexión de línea baja
90 V CA ± 7 V CA
Rango de entrada de CA de reconexión de línea baja
100 V CA ± 7 V CA
Desconexión de línea alta
280 V CA ± 7 V CA
Reconexión de High Line
270 V CA ± 7 V CA
Forma de onda del voltaje de salida
Igual que la forma de onda de entrada
Eficiencia (modo de línea)
≥95 % (carga nominal R y batería completamente cargada)
Clasificación del interruptor de transferencia
CA 40A
Tiempo de transferencia (CA a CC)
15 ms (típico)
Tiempo de transferencia (CC a CA)
15 ms (típico)
Pasar sin batería
Sí
Corriente de sobrecarga de entrada
CA 40A
Voltaje de salida nominal
Depende del tipo de batería
Voltaje máximo de carga
CC 40 A
Regulación de la corriente de carga
Corriente de carga ajustable: 0A, 10A, 20A, 30A, 40A
Tamaño del disyuntor
Depende del tipo de batería o autodefinido
Protección contra sobrecarga
Sí
Algoritmo
Asamblea General Anual
Inundación
Ser
Especificación del modo inversor
Forma de onda del voltaje de salida
Onda sinusoidal pura
Fábrica de energía
1
Voltaje de salida nominal
220 V CA ± 5 %
Frecuencia de salida nominal (Hz)
50±0,3 Hz/60±0,3 Hz (ajustable)
Protección contra sobrecarga (SMPS)
60 s a ≥150 % de carga; 120 s a 105 %-150 % de carga
Clasificación de sobretensión
2*potencia nominal durante 5 segundos
Capaz de arrancar eléctricamente
Sí
Protección contra cortocircuitos de salida
Sí
Corriente de sobrecarga de salida
CA 30A
Voltaje nominal de entrada de CC
24 V CC
Alarma de batería baja
11,5 V/23 V/46 V CC a carga <50 %; 11 V/22 V/44 V CC a carga >=50 %
Bajo
Recuperación de batería
11,75 V/23,5 V/47 V CC a carga <50 %; 11,5 V/23 V/46 V CC a carga >=50 %
Apagado por entrada de CC baja
10,75 V/21,5 V/43 V CC a carga <50 %; 10,5 V/21 V/42 V CC a carga >=50 %
Alarma y falla de entrada de CC alta
15,75Vcc±0,4/31,50Vcc±0,4V/63Vcc±0,4V
Recuperación de entrada de CC alta
15,5 VCC ±0,4/31,0 VCC ±0,4 V/62 VCC ±0,4 V
Operación Templada
0
°C
hasta 40
°C
Rango de almacenamiento templado
-15
°C
-60
°C
Dimensión (mm)
570*315*300 mm

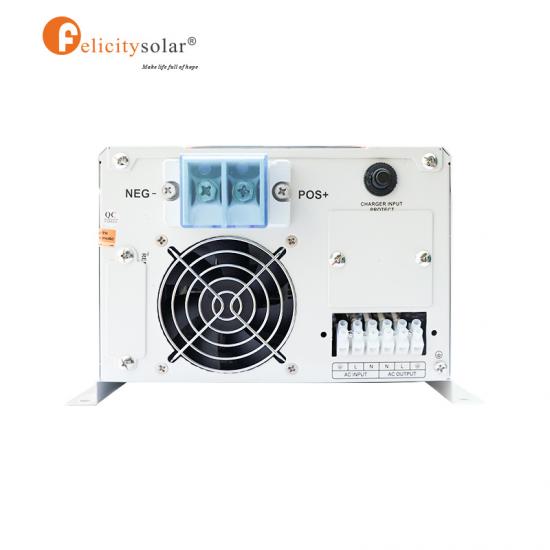

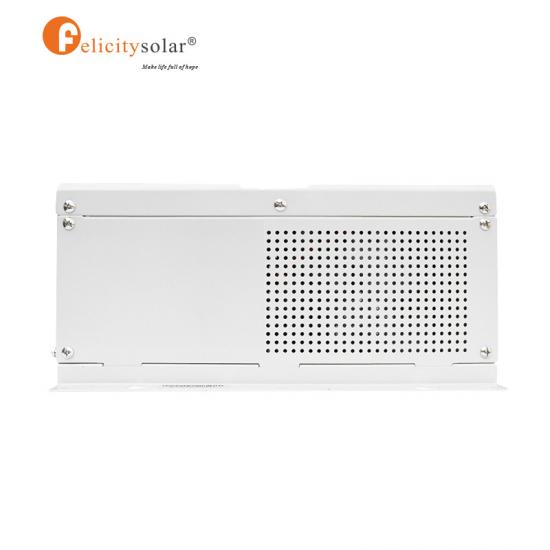

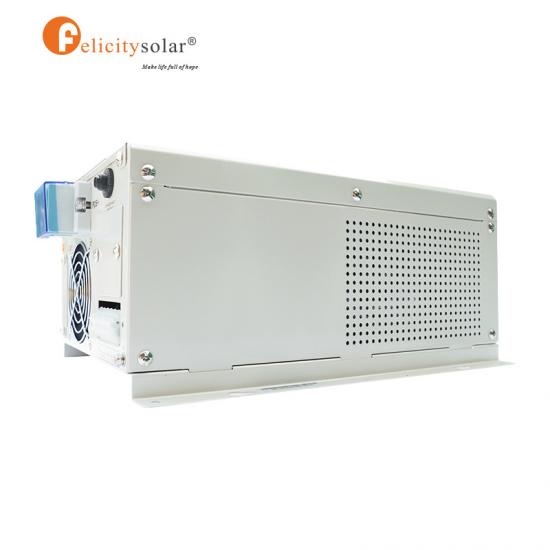

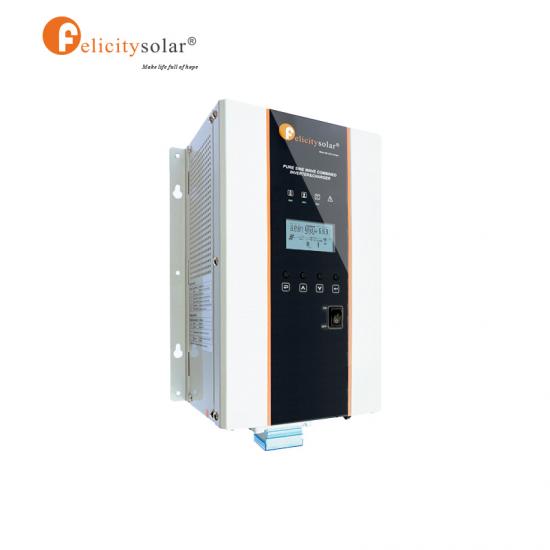

Detalle del producto

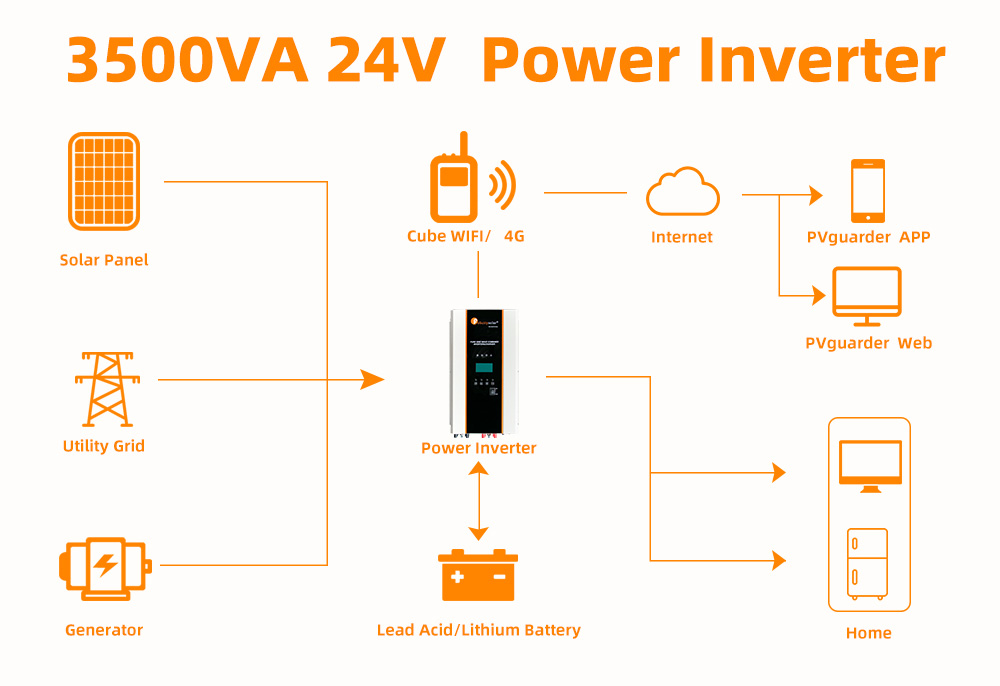

DIAGRAMA DEL SISTEMA:

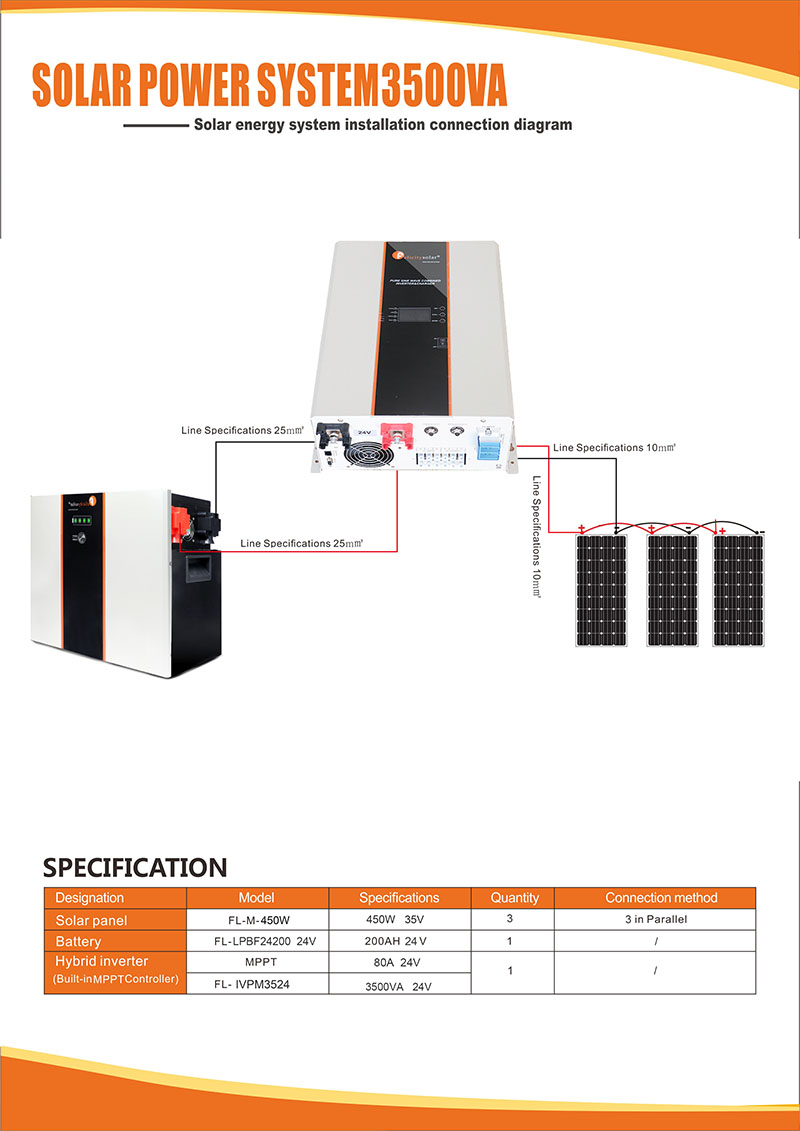

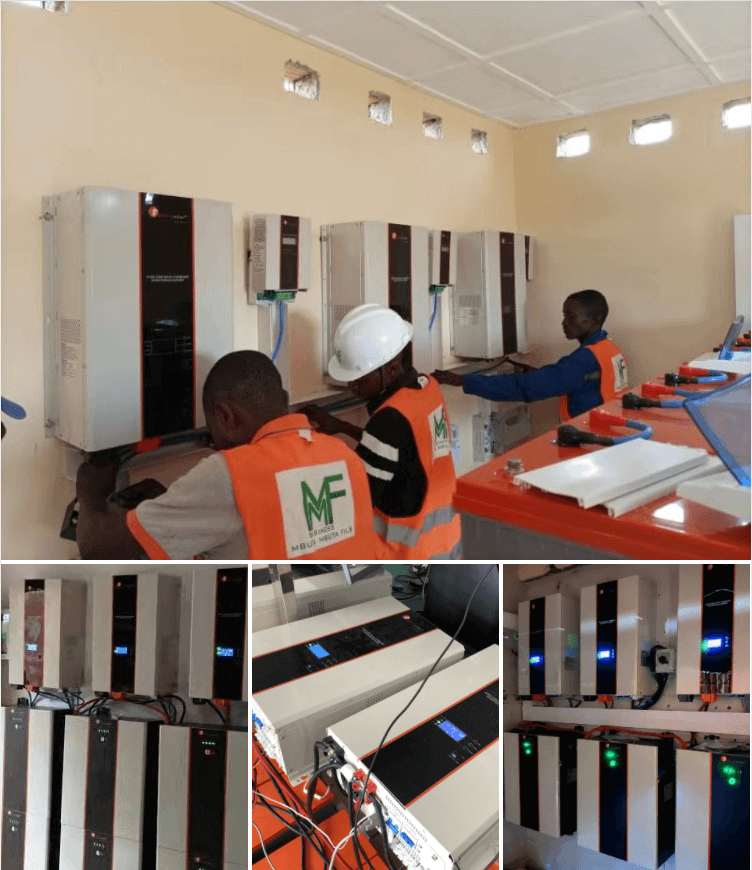

CASO DE PRODUCCIÓN:
El sistema de energía solar industrial es cada vez más popular porque es una solución eficaz para abastecer
Energía continua para áreas con energía inestable de forma ecológica. Hasta la fecha, hemos instalado...
central eléctrica en varios países, como Mali, Nigeria, Colombia, Panamá, etc.
Preguntas frecuentes
1. ¿Podemos utilizar este inversor con electricidad CA?
Sí, el inversor de onda sinusoidal pura Pursunsys puede combinar electricidad con CA, generador, energía solar y UPS.
2. Si utilizamos electricidad CC y CA, ¿cuál será primero?
El inversor de onda sinusoidal pura de Pursunsys es CA primero.
3. ¿Qué tal la eficiencia de este inversor?
El inversor de onda sinusoidal pura Pursunsys tiene una eficiencia energética del 80%.
