Introducción del producto
El inversor solar, convertidor o inversor fotovoltaico, convierte la salida de CC variable de un panel solar fotovoltaico (FV) en corriente alterna (CA) de frecuencia de red eléctrica, compatible con la red eléctrica independiente. Es fundamental para el equilibrio entre el sistema y los componentes en un sistema de energía solar, ya que permite el uso de equipos convencionales alimentados por CA.

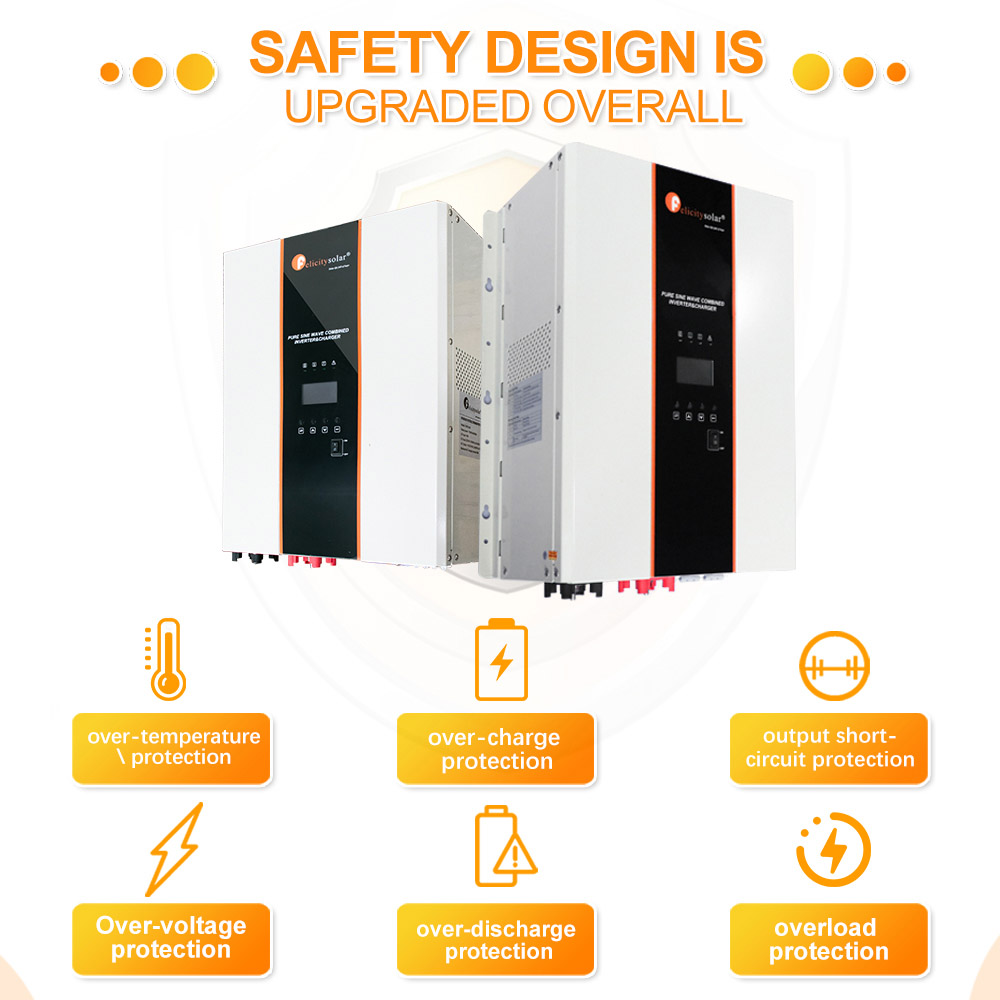

Ventaja:
1. Proteger la seguridad personal
2. Compensación de temperatura, protección de la batería.
3. Protección contra sobrecarga y descarga de la batería.
4. Protección contra sobrecarga del inversor y cortocircuito en la salida.
5. Protección contra sobretemperatura
6. Protección de transposición
7. Protección contra sobrecorriente de entrada y salida de CA
8. Protección contra cortocircuitos de carga
Hoja de fechas
| Inversor solar IVPS | |||||||||||||||||
| Modelo | 7548 | ||||||||||||||||
| 7500 VA | |||||||||||||||||
| Potencia de salida nominal (W) | 7500va/60000w | ||||||||||||||||
| Voltaje de entrada de CC normal | 48 V | ||||||||||||||||
| Especificaciones del modo de carga y línea en | |||||||||||||||||
| Voltaje de entrada normal | 220 V CA | ||||||||||||||||
| Desconexión de línea baja | 90 V CA ± 7 V CA | ||||||||||||||||
| Rango de entrada de CA de reconexión de línea baja | 100 V CA ± 7 V CA | ||||||||||||||||
| Desconexión de línea alta | 280 V CA ± 7 V CA | ||||||||||||||||
| Reconexión de High Line | 270 V CA ± 7 V CA | ||||||||||||||||
| Forma de onda del voltaje de salida | Igual que la forma de onda de entrada | ||||||||||||||||
| Eficiencia (modo de línea) | ≥95 % (carga nominal R y batería completamente cargada) | ||||||||||||||||
| Clasificación del interruptor de transferencia | CA 40A | ||||||||||||||||
| Tiempo de transferencia (CA a CC) | 15 ms (típico) | ||||||||||||||||
| Tiempo de transferencia (CC a CA) | 15 ms (típico) | ||||||||||||||||
| Pasar sin batería | Sí | ||||||||||||||||
| Corriente de sobrecarga de entrada | CA 40A | ||||||||||||||||
| Voltaje de salida nominal | Depende del tipo de batería | ||||||||||||||||
| Voltaje máximo de carga | CC 40 A | ||||||||||||||||
| Regulación de la corriente de carga | Corriente de carga ajustable: 0A, 10A, 20A, 30A, 40A | ||||||||||||||||
| Tamaño del disyuntor | Depende del tipo de batería o autodefinido | ||||||||||||||||
| Protección contra sobrecarga | Sí | ||||||||||||||||
| Algoritmo | Asamblea General Anual | ||||||||||||||||
| Inundación | |||||||||||||||||
| Ser | |||||||||||||||||
| Especificación del modo inversor | |||||||||||||||||
| Forma de onda del voltaje de salida | Onda sinusoidal pura | ||||||||||||||||
| Fábrica de energía | 1 | ||||||||||||||||
| Voltaje de salida nominal | 220 V CA ± 5 % | ||||||||||||||||
| Frecuencia de salida nominal (Hz) | 50±0,3 Hz/60±0,3 Hz (ajustable) | ||||||||||||||||
| Protección contra sobrecarga (SMPS) | 60 s a ≥150 % de carga; 120 s a 105 %-150 % de carga | ||||||||||||||||
| Clasificación de sobretensión | 2*potencia nominal durante 5 segundos | ||||||||||||||||
| Capaz de arrancar eléctricamente | Sí | ||||||||||||||||
| Protección contra cortocircuitos de salida | Sí | ||||||||||||||||
| Corriente de sobrecarga de salida | CA 40A | ||||||||||||||||
| Voltaje nominal de entrada de CC | 48 VCC | ||||||||||||||||
| Alarma de batería baja | 11,5 V/23 V/46 V CC a carga <50 %; 11 V/22 V/44 V CC a carga >=50 % | ||||||||||||||||
| Bajo Recuperación de batería | 11,75 V/23,5 V/47 V CC a carga <50 %; 11,5 V/23 V/46 V CC a carga >=50 % | ||||||||||||||||
| Apagado por entrada de CC baja | 10,75 V/21,5 V/43 V CC a carga <50 %; 10,5 V/21 V/42 V CC a carga >=50 % | ||||||||||||||||
| Alarma y falla de entrada de CC alta | 15,75Vcc±0,4/31,50Vcc±0,4V/63Vcc±0,4V | ||||||||||||||||
| Recuperación de entrada de CC alta | 15,5 VCC ±0,4/31,0 VCC ±0,4 V/62 VCC ±0,4 V | ||||||||||||||||
| Operación Templada | 0 °C hasta 40 °C | ||||||||||||||||
| Rango de almacenamiento templado | -15 °C -60 °C | ||||||||||||||||

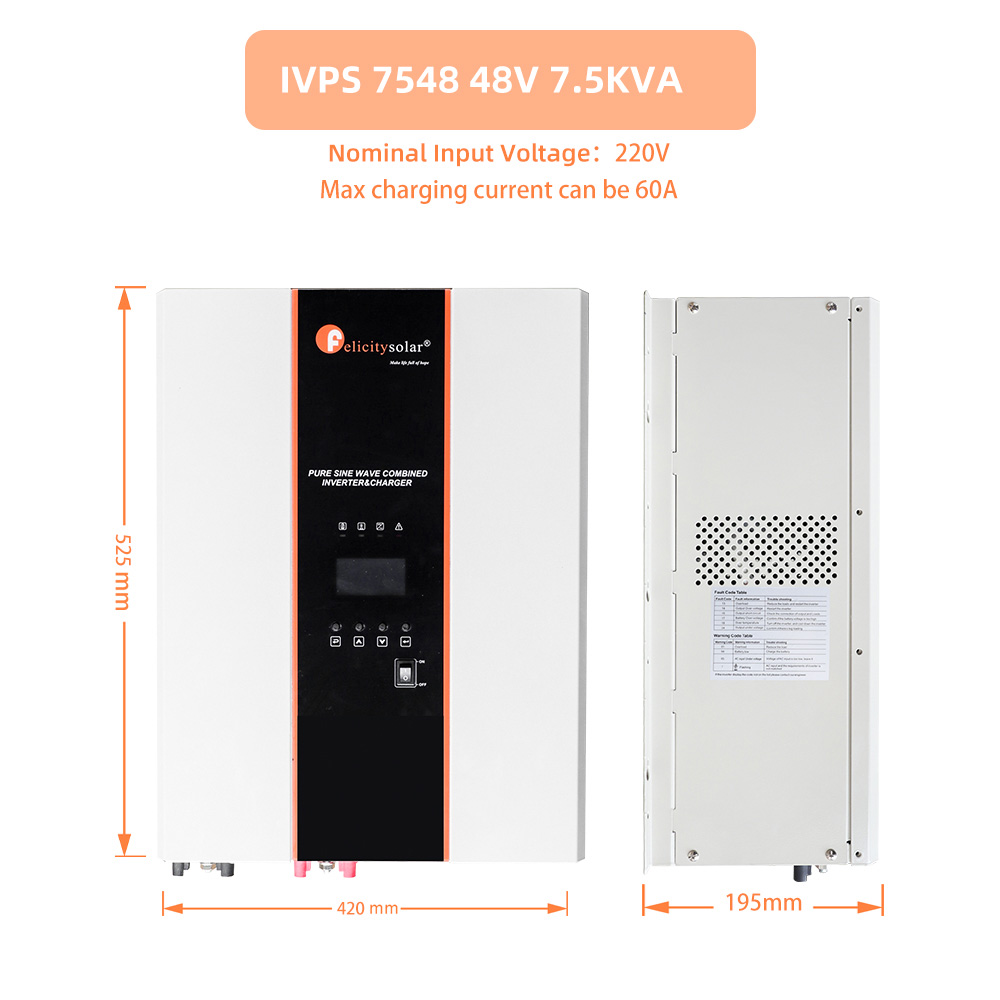

| Dimensión (mm) | 765*329*298 mm | ||||||||||||||||

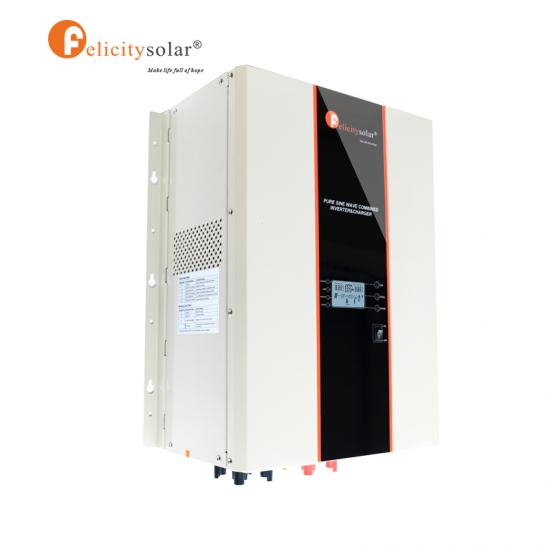

Detalle del producto

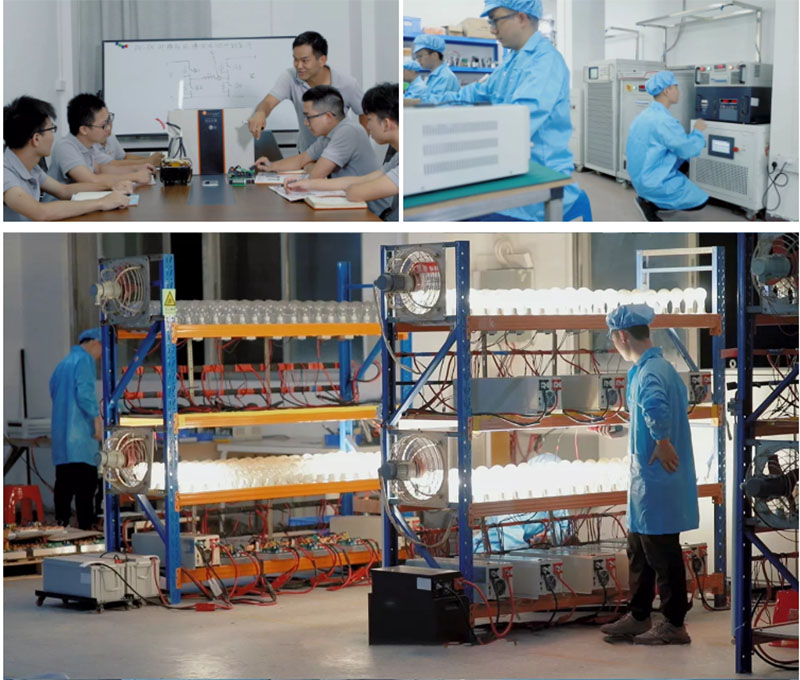

Tecnología de I+D
Procedimiento de instalación:
1. Asegúrese de que el voltaje de CC del inversor coincida con el voltaje de la batería.

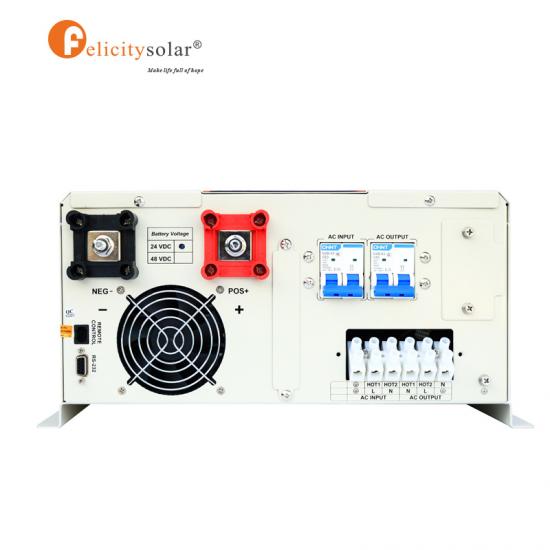

2. Asegúrese de que el polo positivo (rojo) del inversor esté conectado con el polo positivo (rojo) de la batería, y el polo negativo (negro) del inversor esté conectado con el polo negativo (negro) de la batería, luego apriete el tornillo.
3. Encienda el inversor y vea si está bien, si está bien, apáguelo.
4. Conecte el cable de alimentación de CA/tierra, encienda el inversor y vea si está funcionando normalmente (cargue la batería, muestre la corriente de carga); si es así, apague el inversor.
5. Conecte el cable de carga/tierra y encienda el inversor (Ahorro de energía automático o Ahorro de energía desactivado).
6. Encienda la carga.
