Ventaja:
>Función de carga bypass: cuando la unidad está apagada, se puede activar con salida bypass y puede cargar la batería.
Hoja de fechas
Modelo
IVQM3524
IVQM5048
Potencia de salida nominal (VA)
3500 VA
5000 VA
Potencia de salida nominal (W)
2800W
4000W
Voltaje nominal de entrada de CC
24 V
48 V
Forma de onda del voltaje de entrada
Sinusoidal (de servicio público o generador)
Voltaje de entrada nominal
220 V CA
Frecuencia de entrada nominal
50 Hz/60 Hz
Eficiencia (modo de línea)
≥
95% (carga nominal R y batería completamente cargada)
Tiempo de transferencia (CA a CC)
15 ms (típico)
Tiempo de transferencia (CC a CA)
15 ms (típico)
Carga solar y carga de red (el controlador MPPT integrado es opcional)
Voltaje máximo de circuito abierto fotovoltaico
145 VCC
195 VCC
Rango de trabajo de voltaje fotovoltaico
30~145 VCC
60~195 VCC
Potencia máxima de entrada
2200W
6600W
Corriente máxima de carga solar
80A
120A
Corriente de carga máxima (red pública + solar)
150A
190A
Detalle del producto

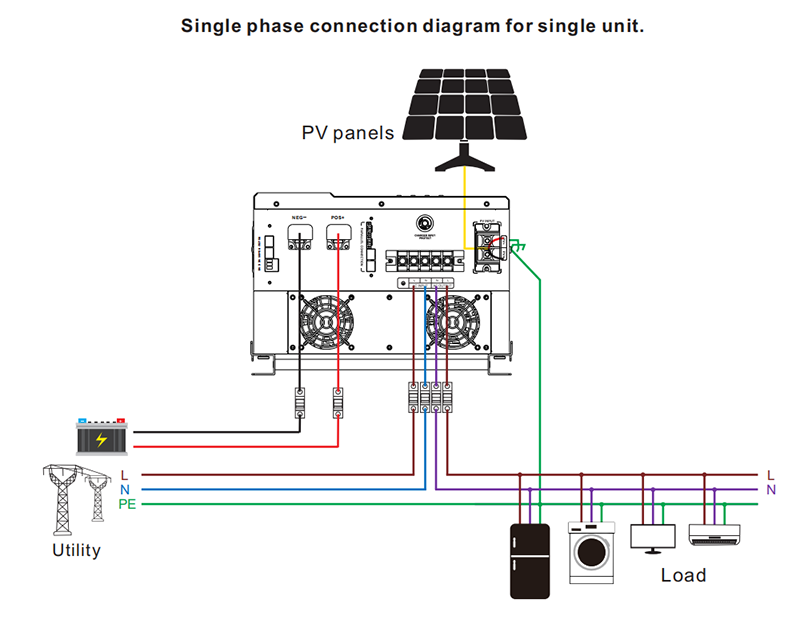

Conexión monofásica diagrama para una sola unidad

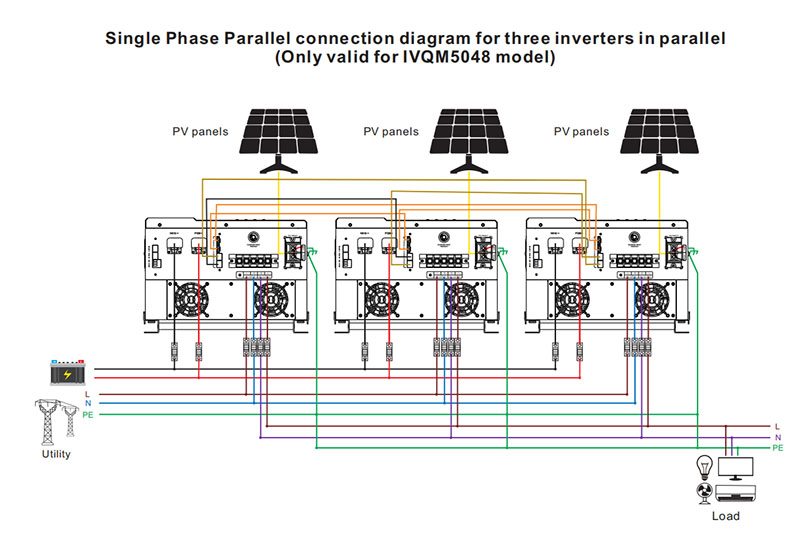

Diagrama de conexión en paralelo monofásico para tres inversores en paralelo

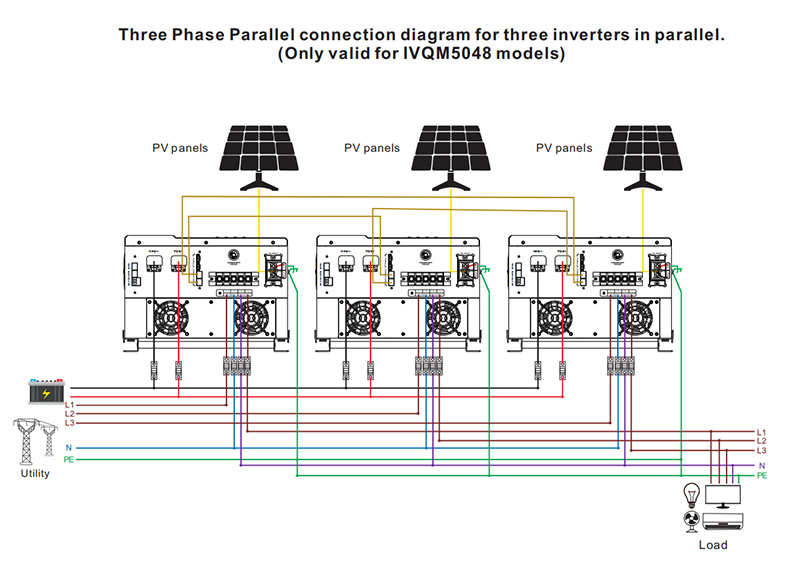

Diagrama de conexión en paralelo trifásico para tres inversores
Procedimiento de instalación:
1. Asegúrese de que el voltaje de CC del inversor coincida con el voltaje de la batería.
2. Asegúrese de que el polo positivo (rojo) del inversor esté conectado con el polo positivo (rojo) de la batería, y el polo negativo (negro) del inversor esté conectado con el polo negativo (negro) de la batería, luego apriete el tornillo.
3. Encienda el inversor y vea si está bien, si está bien, apáguelo.
4. Conecte el cable de alimentación de CA/tierra, encienda el inversor y vea si está funcionando normalmente (cargue la batería, muestre la corriente de carga); si es así, apague el inversor.
5. Conecte el cable de carga/tierra y encienda el inversor (Ahorro de energía automático o Ahorro de energía desactivado).
6. Encienda la carga.
Preguntas frecuentes
P: ¿Podemos utilizar este inversor con electricidad CA?
R: Sí, el inversor de onda sinusoidal pura Pursunsys puede combinar electricidad con CA, generador, energía solar y UPS.
P: Si utilizamos electricidad CC y CA, ¿cuál será primero?
A: El inversor de onda sinusoidal pura de Pursunsys es CA primero.
P: ¿Qué tal la eficiencia de este inversor?
A:El inversor de onda sinusoidal pura Pursunsys tiene una eficiencia energética del 80%.
P: ¿Qué tipo de certificación tiene este inversor?
A: Tenemos muchas certificaciones, certificación IEC por Beide Compliance Loboratory, SONCAP por CIC, etc.
