Introducción del producto
>Función de carga bypass: cuando la unidad está apagada, se puede activar con salida bypass y puede cargar la batería.

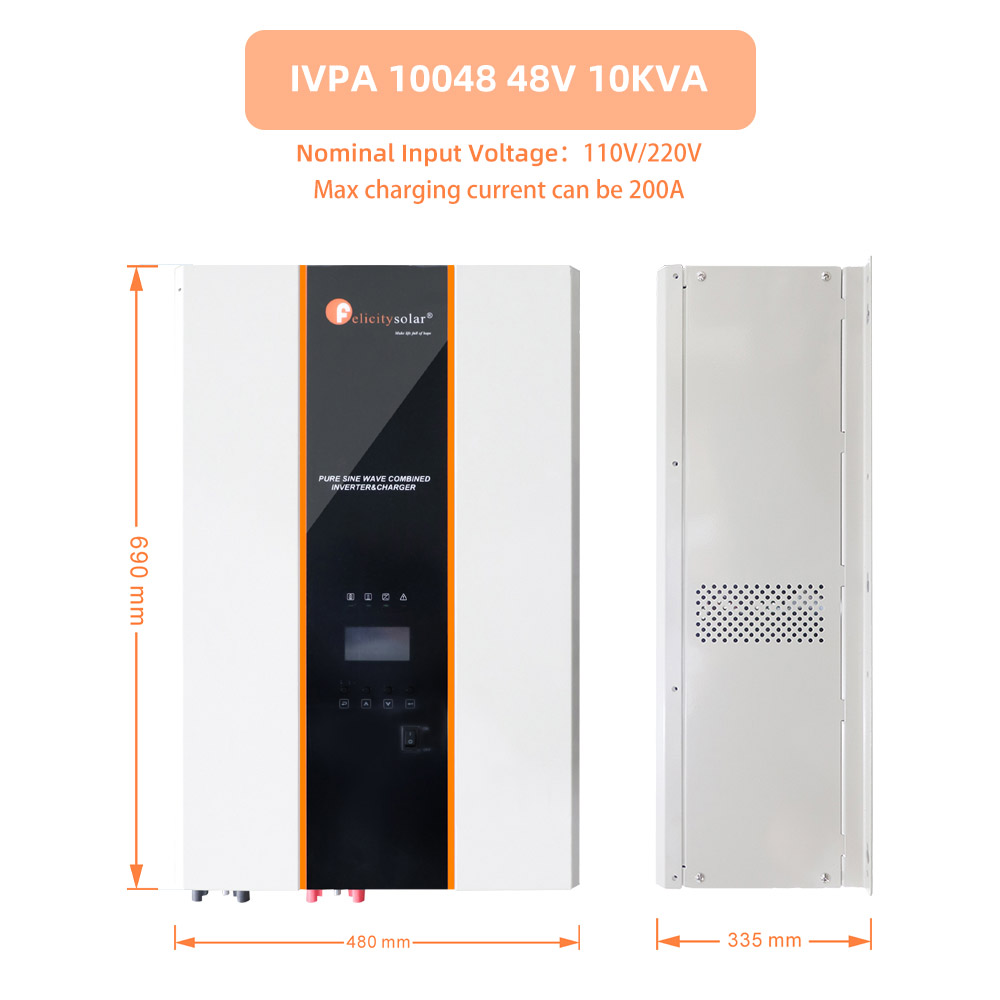

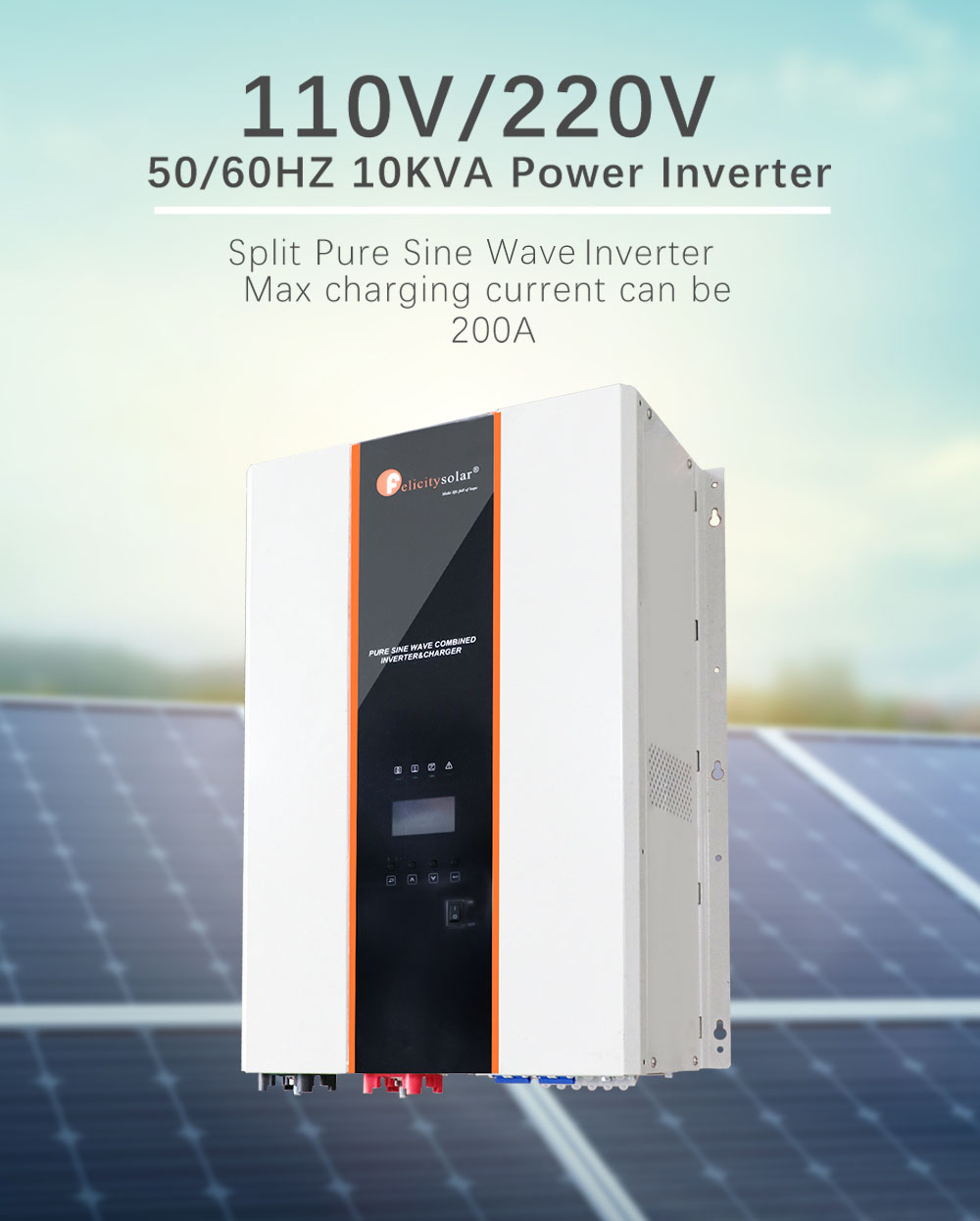

>Alta corriente de carga, la corriente de carga máxima puede ser 200 A para IVPA10048 y 180 A para IVPA7548, 170 A para IVPA5048, 120 A para IVPA3524.
>Amplio rango de voltaje de entrada de CA: el rango de voltaje de entrada de CA puede ser de 90-280 V para IVPA7548 y IVPA10048, 80-140 V para IVPA5048 y IVPA3524. Puede ser mejor compatible con el funcionamiento del generador. Es raro tener un voltaje de entrada de rango amplio para el inversor de frecuencia de potencia.
>La prioridad de electricidad y batería es opcional: el cliente puede elegir la prioridad de electricidad o batería según sus necesidades.
>Batería autodefinida: el cliente puede configurar el voltaje de sobrecarga, el voltaje de flotación y el voltaje de sobredescarga.
Compatible con >50/60 Hz.

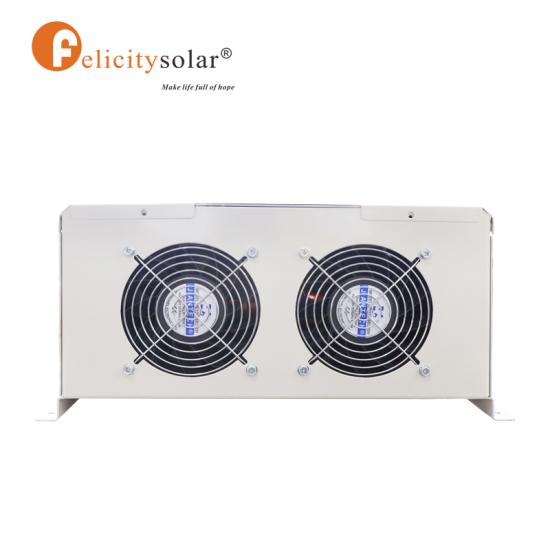

>Inteligente: Ajuste inteligente del voltaje de sobredescarga, ajuste fino inteligente del voltaje de sobredescarga de acuerdo con la potencia de la carga; ventilador de enfriamiento inteligente, ajuste inteligente de la velocidad de acuerdo con la potencia y la corriente de carga y la temperatura central dentro de la máquina.
Seguridad: El diseño de seguridad se ha mejorado en general. Protección integral (entre ellas, la protección contra sobretemperatura del transformador es un diseño líder en la industria).

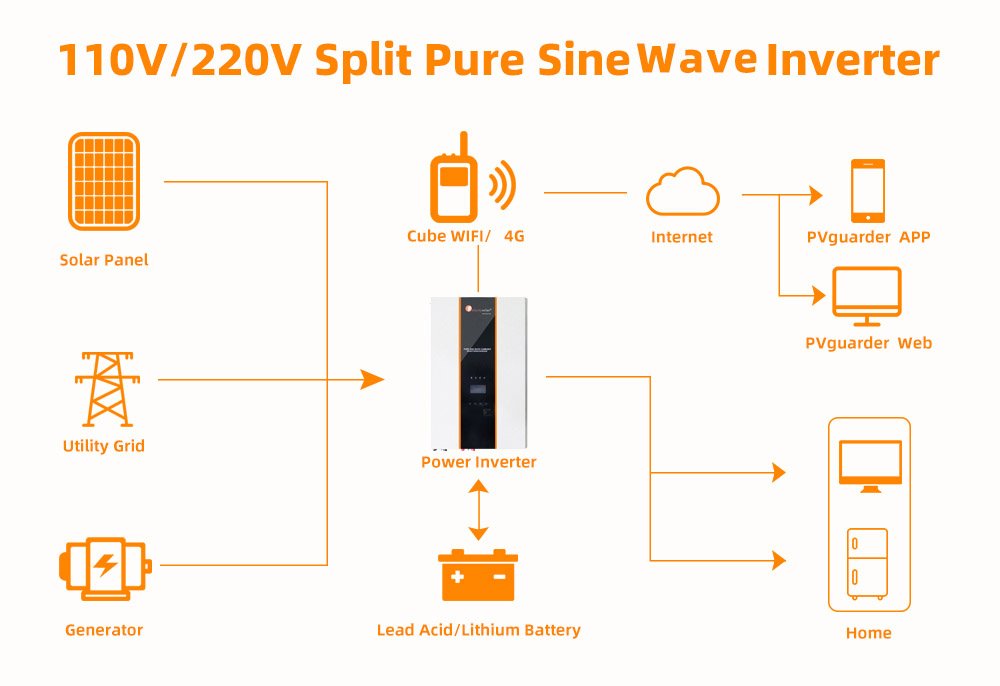

Posteriormente, podrá comunicarse con nuestro MPPT. De esta manera, la carga eléctrica y la carga solar se podrán gestionar de forma integral y científica.

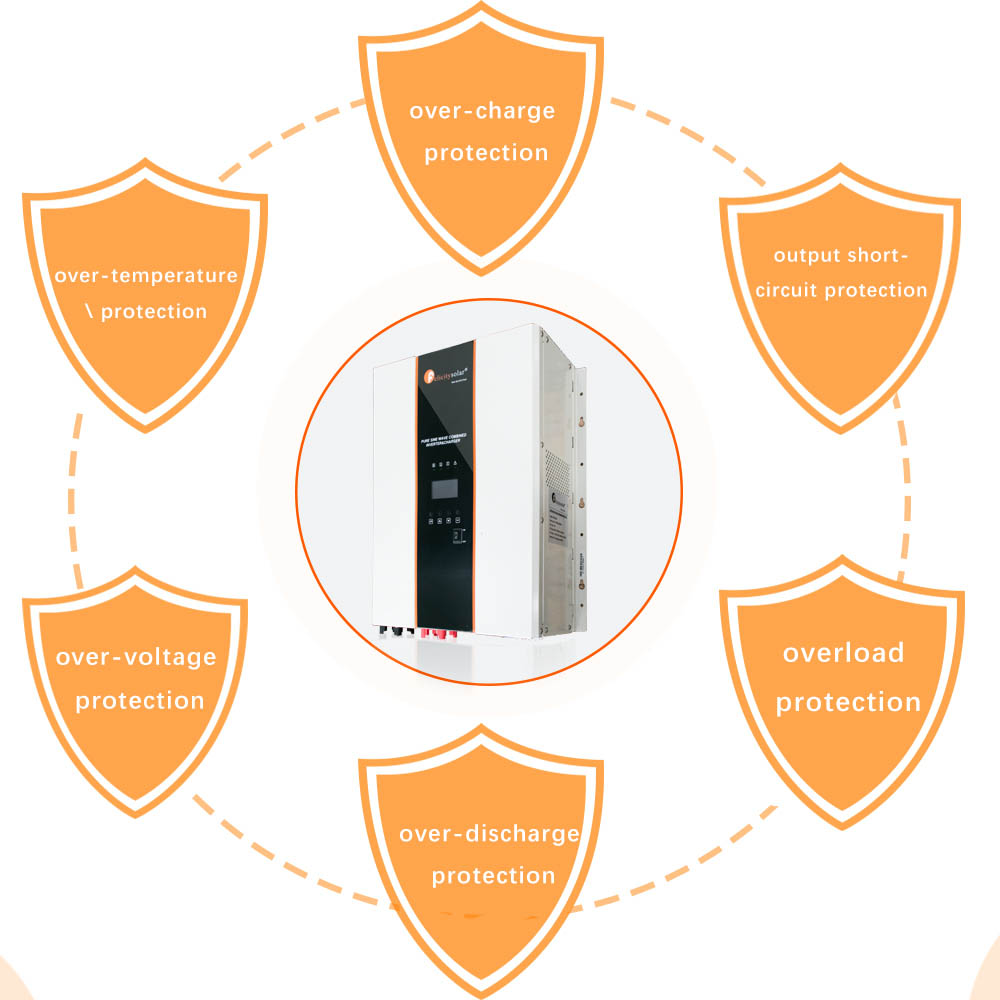

Ventaja:
1. Proteger la seguridad personal
2. Compensación de temperatura, protección de la batería.
3. Protección contra sobrecarga y descarga de la batería.
4. Protección contra sobrecarga del inversor y cortocircuito en la salida.
5. Protección contra sobretemperatura
6. Protección de transposición
7. Protección contra sobrecorriente de entrada y salida de CA
8. Protección contra cortocircuitos de carga
Hoja de fechas
Modelo
IVPA3524
IVPA5048
IVPA7548
IVPA10048
Potencia de salida nominal (VA)
3500 VA
5000 VA
7500 VA
10000 VA
Potencia de salida nominal (W)
2800W
4000W
6000W
8000W
Voltaje nominal de entrada de CC
24 V
48 V
48 V
48 V
Forma de onda del voltaje de entrada
Sinusoidal (de servicio público o generador)
Conexión terminal
LN
CALIENTE 1 CALIENTE 2
Desconexión de línea baja
170 V CA ± 7 V (UPS)
90 V CA ± 7 V (electrodomésticos)
Rango de entrada de CA de reconexión de línea baja
180 V CA ± 7 V (UPS)
100 V CA ± 7 V (electrodomésticos)
Desconexión de línea alta
280 V CA ± 7 V
Reconexión de High Line
270 V CA ± 7 V
Voltaje máximo de entrada de CA
280 Vrms
Frecuencia de entrada nominal
50 Hz/60 Hz
Desconexión de línea de baja frecuencia
40 ± 1 Hz
Reconexión de línea de baja frecuencia
42 ± 1 Hz
Desconexión de línea de alta frecuencia
65 ± 1 Hz
Reconexión de línea de alta frecuencia
63 ± 1 Hz
Forma de onda del voltaje de salida
Sincronizar con el voltaje de entrada
Protección contra sobrecarga (carga SMPS)
Protector de sobrecorriente
protección del interruptor de aire
Protector de sobrecorriente
protección del interruptor de aire
Protección contra cortocircuitos de salida
Protector de sobrecorriente
protección del interruptor de aire
Protector de sobrecorriente
protección del interruptor de aire
Ef
fi
eficiencia(modo de línea)
≥95%
Tiempo de transferencia (CA a CC)
15 ms (valor típico)
Tiempo de transferencia (CC a CA)
15 ms (valor típico)/30 ms (valor especial)
Pasar sin batería
NO
Protector de sobrecorriente (red)
50A
63A
63A
63A
Utilidad
Cargar
Modo
Especial
fi
gato
Voltaje de entrada nominal
80-140 V CA
90-280 V CA
Rango de voltaje de entrada
Depende del tipo de batería
Voltaje de salida nominal
40A
50A
60A
80A
Corriente de carga máxima
0-40 A
0-50 A
0-60 A
0-80A
Regulación de la corriente de carga
Cortacircuitos
Voltaje inicial de la batería
50A
63A
63A
63A
Cortocircuito del cargador
Depende del tipo de batería o autodefinido
Tamaño del disyuntor
SÍ

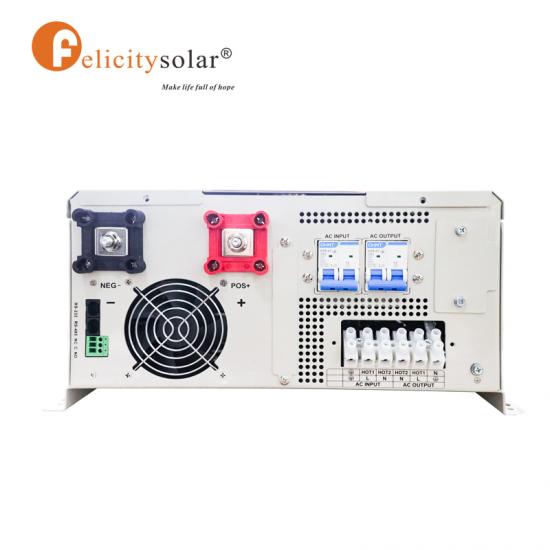

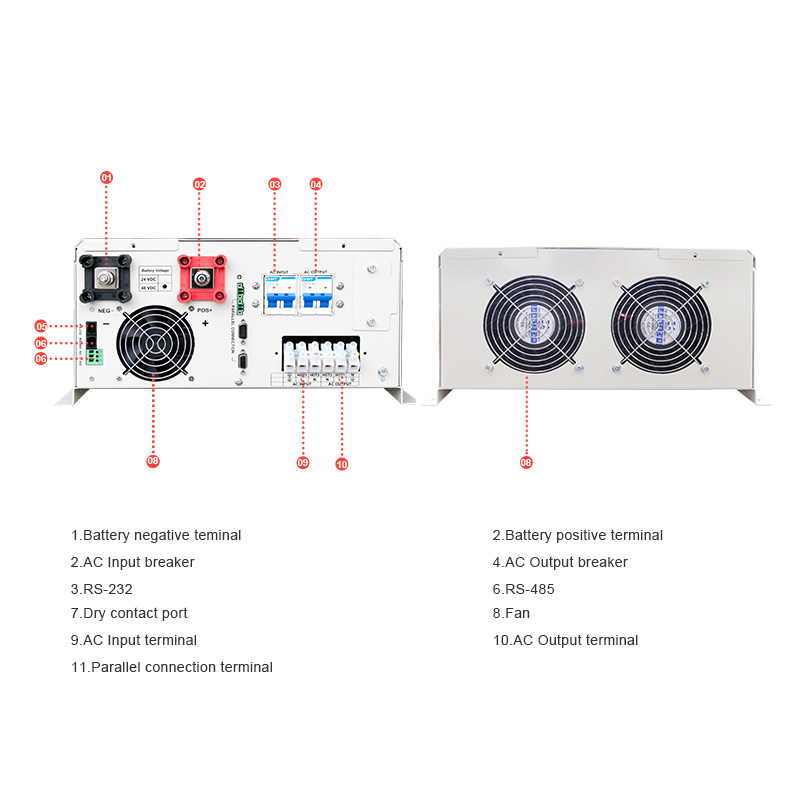

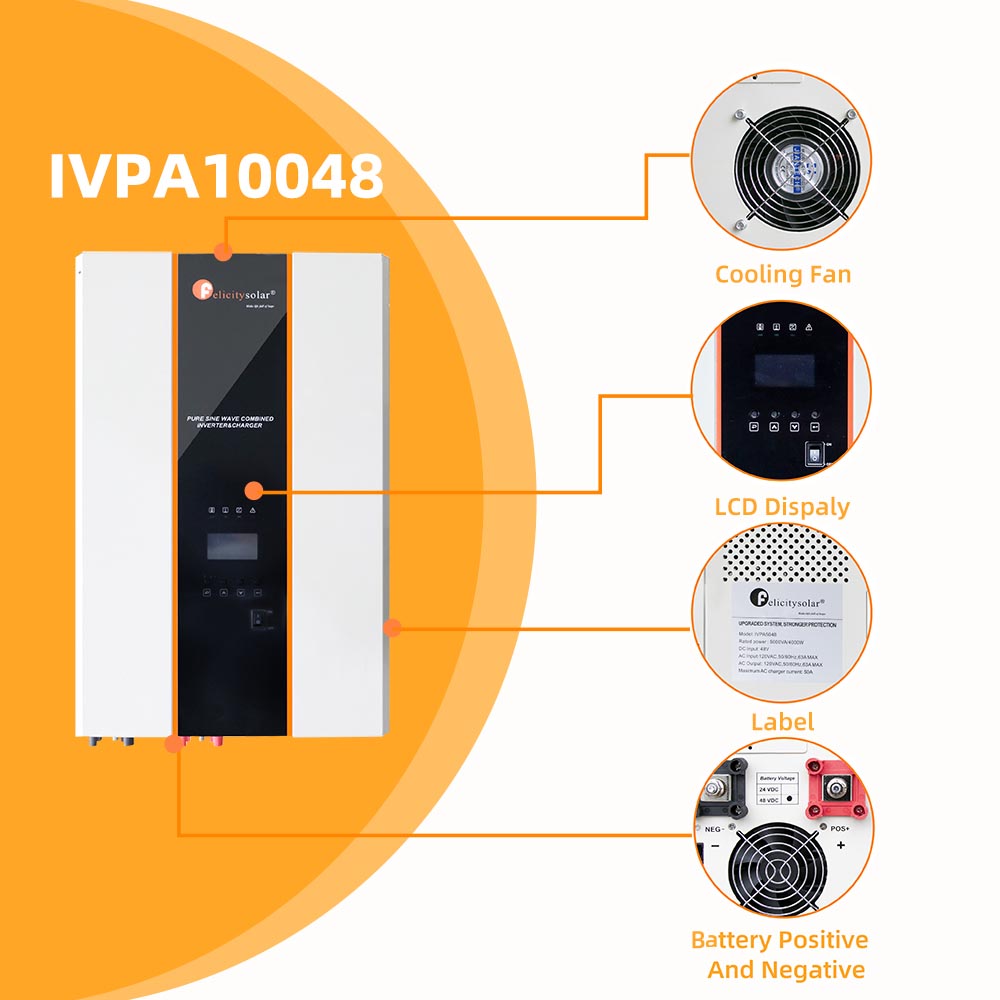

Detalle del producto
Procedimiento de instalación:
1. Asegúrese de que el voltaje de CC del inversor coincida con el voltaje de la batería.
2. Asegúrese de que el polo positivo (rojo) del inversor esté conectado con el polo positivo (rojo) de la batería, y el polo negativo (negro) del inversor esté conectado con el polo negativo (negro) de la batería, luego apriete el tornillo.
3. Encienda el inversor y vea si está bien, si está bien, apáguelo.
4. Conecte el cable de alimentación de CA/tierra, encienda el inversor y vea si está funcionando normalmente (cargue la batería, muestre la corriente de carga); si es así, apague el inversor.
5. Conecte el cable de carga/tierra y encienda el inversor (Ahorro de energía automático o Ahorro de energía desactivado).
6. Encienda la carga.
